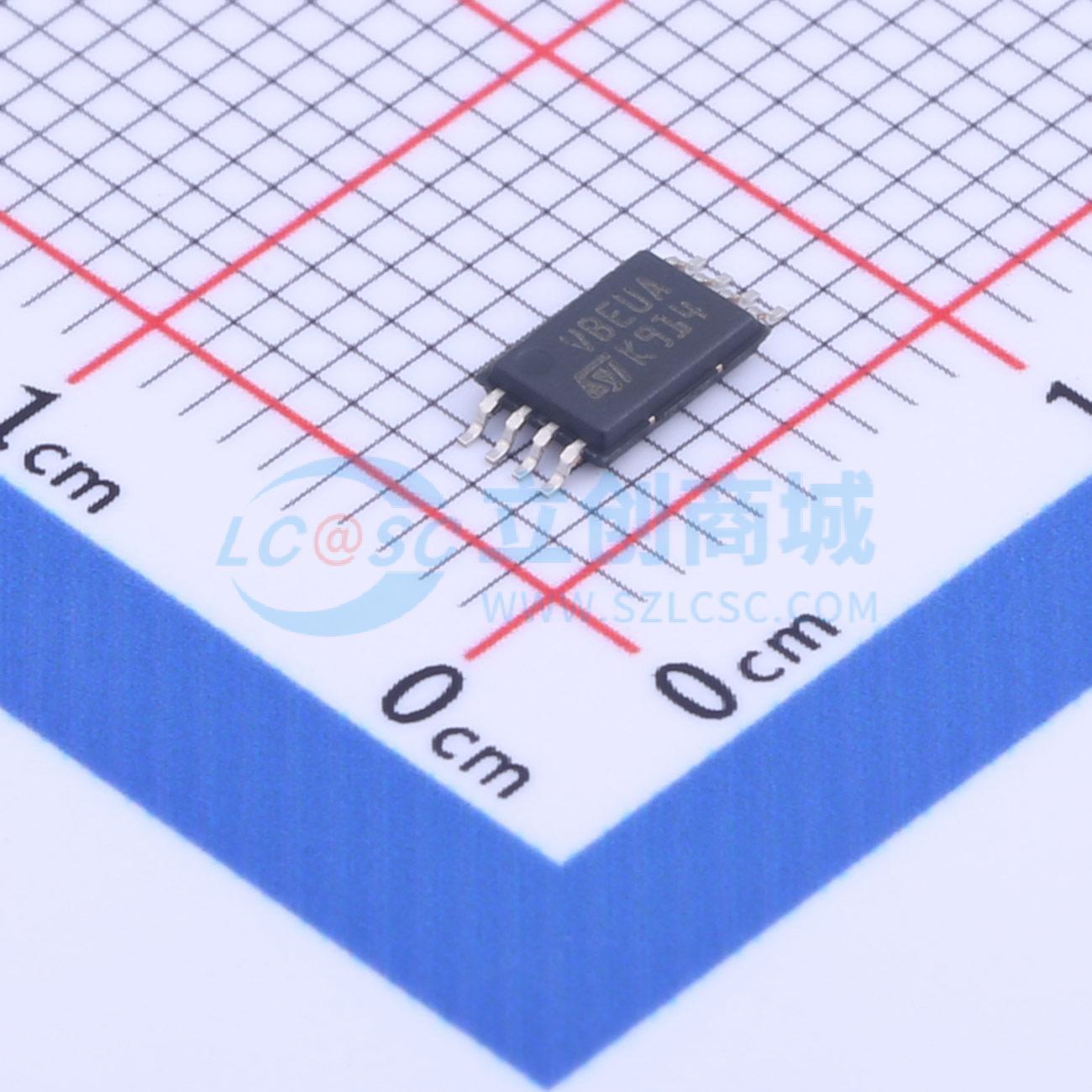

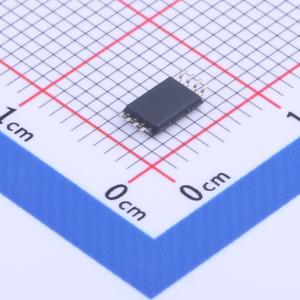

ST25DV04K-IER8T3
具有4K位EEPROM和快速传输模式的动态NFC/RFID标签IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供两个接口,第一个是两线I2C串行接口,支持1MHz协议,第二个是基于ISO/IEC 15693的无接触接口。正常工作电压为1.8V到5.5V,支持多字节写编程(最多256字节)。无接触接口访问4字节块的用户内存,可以分为4个灵活且可保护的区域。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST25DV04K-IER8T3
- 商品编号
- C2155625
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 15693;NFC | |
| 接口类型 | I2C;SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 1.8V~5.5V |
商品概述
ST25DV04K、ST25DV16K和ST25DV64K器件是NFC RFID标签,分别提供4 Kbit、16 Kbit和64 Kbit的电可擦除可编程存储器(EEPROM)。它们提供两种接口。第一种是I²C串行链路,可由直流电源供电运行。第二种是射频链路,当它们作为非接触式存储器,由接收到的载波电磁波供电时激活。 在I²C模式下,用户存储器最多包含512字节、2048字节和8192字节,可分为4个灵活且可保护的区域。 在射频模式下,遵循ISO/IEC 15693或NFC论坛类型5的建议,用户存储器分别最多包含128个、512个和2048个4字节的块,可分为4个灵活且可保护的区域。 由于有一个256字节的易失性缓冲区(也称为邮箱),它们在射频和接触式环境之间提供快速传输模式。此外,GPO引脚提供数据,向接触式环境告知传入事件,如射频场检测、正在进行的射频活动或邮箱消息可用性。当外部条件允许时,还提供能量收集功能。
商品特性
- I2C接口:
- 两线I²C串行接口支持1MHz协议
- 单电源电压:1.8V至5.5V
- 多字节写入编程(最多256字节)
- 非接触式接口:
- 基于ISO/IEC 15693
- 经NFC论坛认证的NFC论坛类型5标签
- 支持所有ISO/IEC 15693调制、编码、副载波模式和数据速率
- 自定义快速读取访问速度高达53 Kbit/s
- 单块和多块读取(扩展命令同理)
- 单块和多块写入(最多4块)(扩展命令同理)
- 内部调谐电容:28.5 pF
- 存储器:
- 最多64 Kbit的EEPROM(取决于版本)
- I²C接口访问字节
- 射频接口访问4字节的块
- 写入时间:从I²C:1字节典型值为5ms;从射频:1块典型值为5ms
- 数据保留时间:40年
- 写入周期耐久性:25℃时100万次写入周期;85℃时60万次写入周期;105℃时50万次写入周期;125℃时40万次写入周期
- 快速传输模式:
- I²C和射频接口之间的快速数据传输
- 半双工256字节专用缓冲区
- 能量收集:
- 模拟输出引脚为外部组件供电
- 数据保护:
- 用户存储器:1至4个可配置区域,在射频模式下可通过三个64位密码、在I²C模式下可通过一个64位密码进行读和/或写保护
- 系统配置:在射频模式下通过一个64位密码、在I²C模式下通过一个64位密码进行写保护
- GPO:
- 中断引脚可针对多种射频事件进行配置(场变化、存储器写入、活动、快速传输结束、用户设置/复位/脉冲)
- 开漏或CMOS输出(取决于版本)
- 低功耗模式(仅10球和12引脚封装)
- 输入引脚触发低功耗模式
- 射频管理:
- 可从I²C主机控制器启用/禁用射频命令解释器
- 温度范围:
- 范围6:-40至85℃
- 范围8:-40至105℃(仅UDFPN8和UDFPN12);-40至125℃(仅SO8N和TSSOP8,射频接口最高105℃)
- 封装:
- 8引脚、10球和12引脚封装ECOPACK2(符合RoHS标准)
