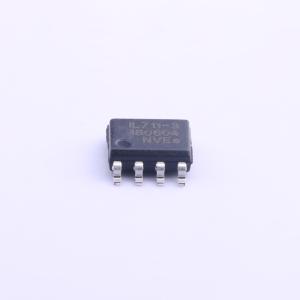

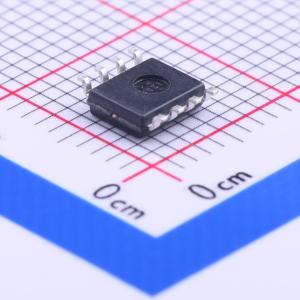

IL711-3E

IL700系列高速数字隔离器是采用获得专利的IsoLoop自旋电子巨磁阻（GMR）技术制造的CMOS器件。独特的陶瓷/聚合物复合隔离层提供出色的隔离性能，且隔离层寿命几乎无限。 IL711S和IL712S是双通道隔离器，两个通道的典型数据速率均为150 Mbps。标准级和S级器件的工作温度范围为-40℃至+100℃；“T”级和“VE”级器件的最高工作温度为125℃。V系列产品提供极高的隔离电压，宽体封装为6 kVRMS，MSOP封装为2.5 kVRMS。 对称磁耦合隔离层的典型传播延迟仅为10 ns，脉冲宽度失真低至300 ps（0.3 ns）。典型瞬态抗扰度为50 kV/μs，无与伦比。 IL711有两个发送通道；IL712和IL721有一个发送通道和一个接收通道。IL721的通道方向相反，以更好地适应某些电路板布局。 IL711和IL712提供8引脚MSOP、SOIC和PDIP封装。IL711和IL721还提供符合JEDEC标准的独特16引脚封装，在IEC 60601标准下爬电距离为8 mm。

• 高速：典型值150 Mbps（S系列）
• 高温：-40℃至+125℃（T系列和VE系列）
• 极高隔离：6 kVRMS加强隔离（VE系列）
• 高工作电压：每VDE V 0884 - 10标准为1 kVRMS（VE系列）
• 典型值50 kV/μs；最小值30 kV/μs共模瞬态抗扰度
• 无载波或时钟，低EMI辐射和敏感度
• 每通道典型静态电流1.2 mA
• 典型脉冲宽度失真300 ps（S系列）
• 脉冲抖动100 ps
• 通道间偏斜2 ns
• 典型传播延迟10 ns
• 隔离层寿命44000年
• 出色的抗磁干扰能力
• 通过VDE V 0884 - 10认证；获得UL 1577认可
• 提供MSOP、SOIC、PDIP和爬电距离为8 mm的封装

• 板对板通信
• CAN总线
• 外设接口
• 逻辑电平转换
• IEC 61010 - 1第3版涵盖的设备
• 额定5 kVRMS的IEC 60601 - 1医疗应用
