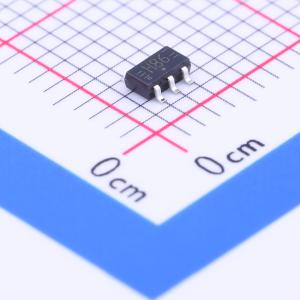

温馨提醒：图片仅供参考，商品以实物为准
74HC1G86GV,125
二输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC1G86、74HCT1G86 是一款单路 2 输入异或门。输入还包含钳位二极管，这使得可以使用限流电阻将输入连接到超过 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC1G86GV,125
- 商品编号
- C192629
- 商品封装
- SC-74A-5
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；5.63V；4.13V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV；330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 23ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
