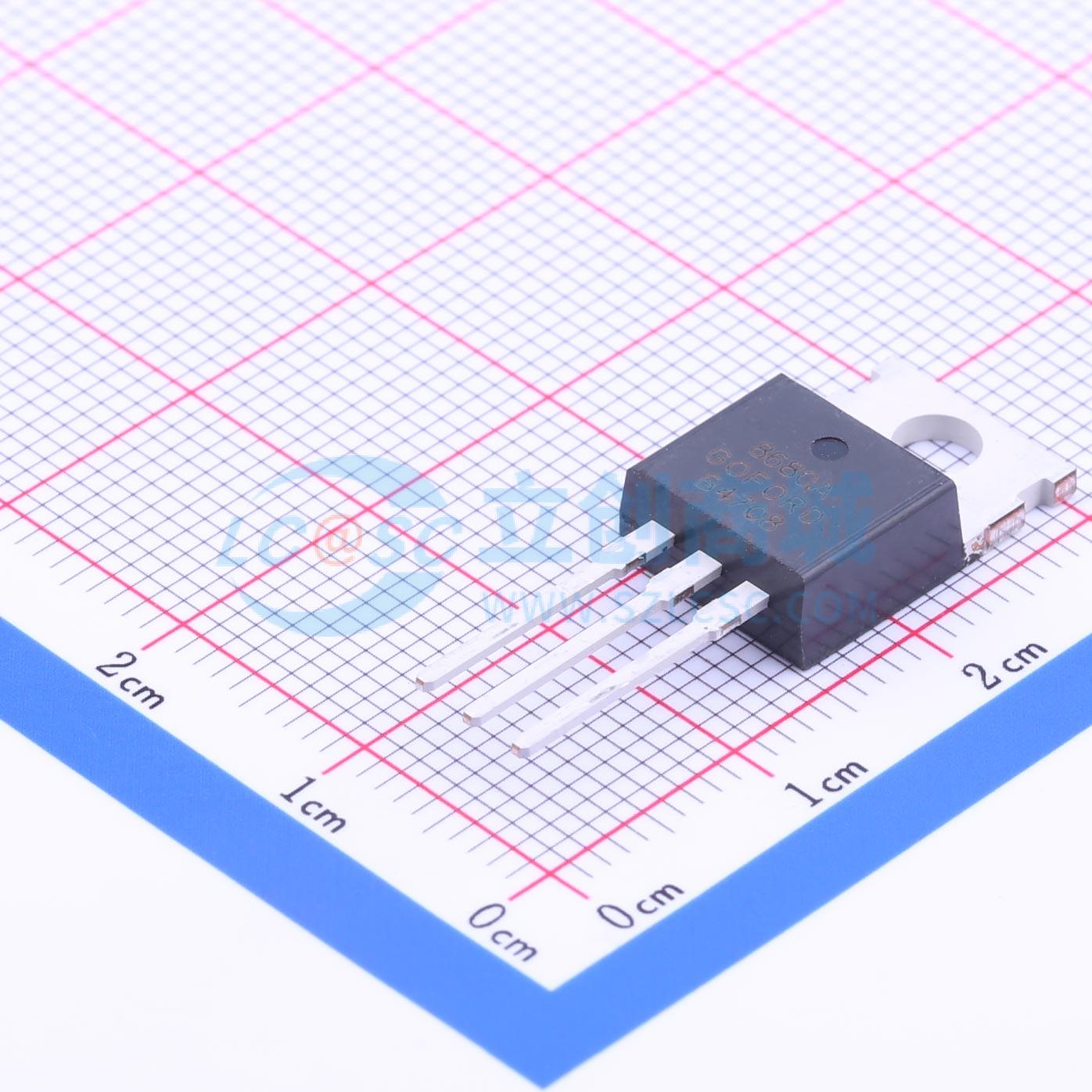

温馨提醒：图片仅供参考，商品以实物为准
8680A
1个N沟道 耐压:82V 电流:92A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 86V 80A 64V电动自行车控制器用
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- 8680A
- 商品编号
- C224099
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 82V | |
| 连续漏极电流(Id) | 92A | |
| 导通电阻(RDS(on)) | 7.8mΩ@10V | |
| 耗散功率(Pd) | 139W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 106nC@10V | |
| 输入电容(Ciss) | 5.053nF | |
| 反向传输电容(Crss) | 145pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 442pF |
商品概述
NCEP40T13GU采用超级沟槽技术，经过独特优化，可提供高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压（VDS） = 40V，漏极电流（ID） = 130A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） = 1.8mΩ（典型值）
- 栅源电压（VGS） = 4.5V时，漏源导通电阻（RDS(ON)） = 2.8mΩ（典型值）
- 出色的栅极电荷×漏源导通电阻（RDS(on)）乘积（品质因数，FOM）
- 极低的导通电阻（RDS(on)）
- 工作温度150°C
- 无铅引脚镀层
- 100%进行非钳位电感开关（UIS）测试
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流应用
