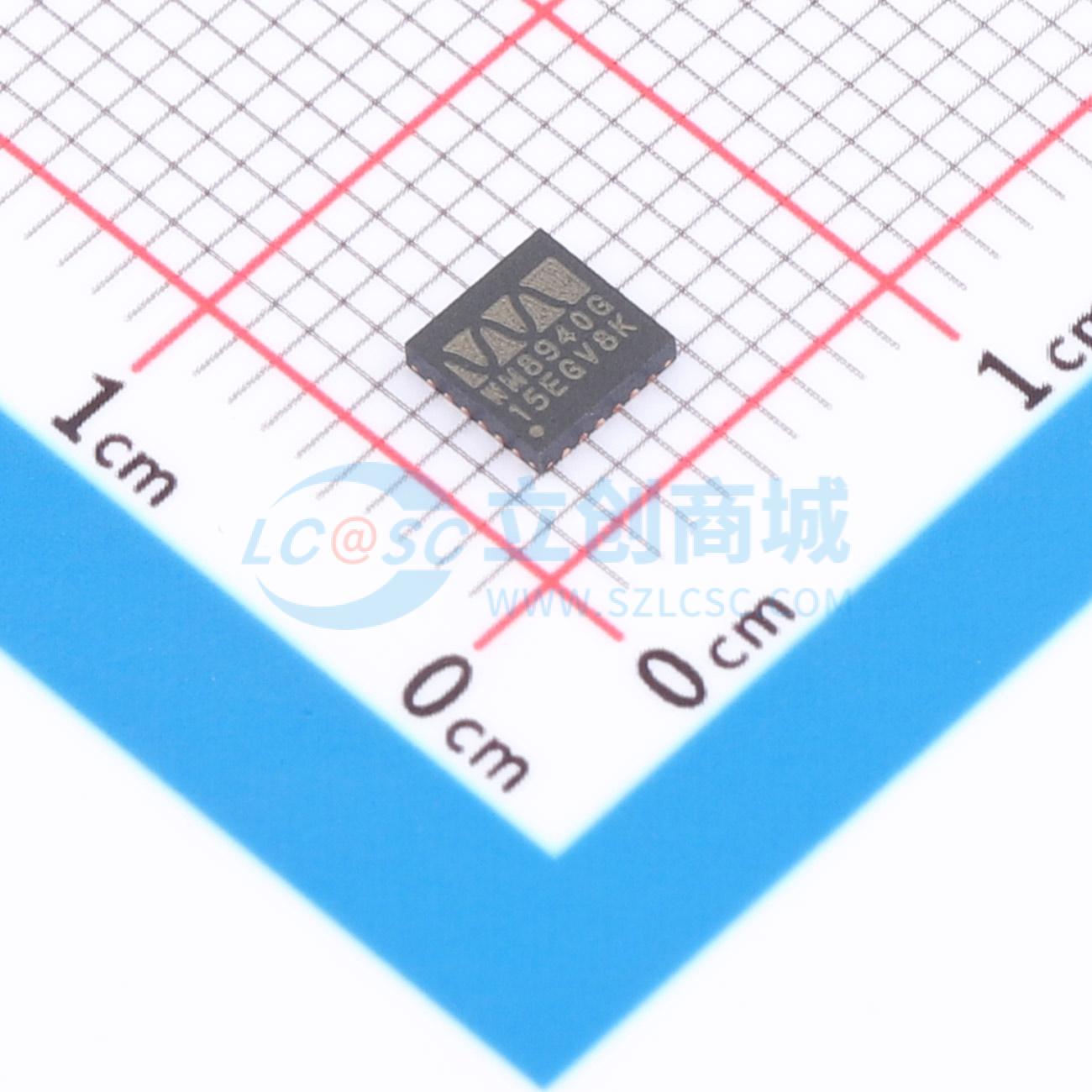

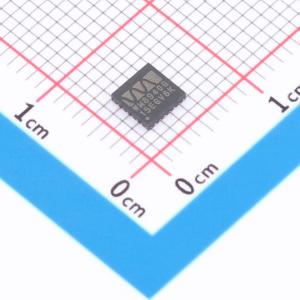

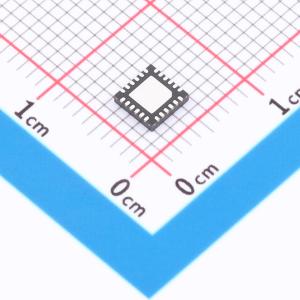

WM8940CGEFL/RV
WM8940CGEFL/RV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、高品质单声道编解码器，适用于便携式应用，如数码相机或摄像机。集成对差分或单端麦克风的支持，包括扬声器或耳机驱动器以及单声道线路输出。无需单独的麦克风或耳机放大器，减少了外部组件需求。使用先进的Sigma Delta转换器以及数字抽取和插值滤波器，在8至48ks/s的采样率下提供高质量音频
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- WM8940CGEFL/RV
- 商品编号
- C2151126
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 接口类型 | 串行 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+85℃ |
商品概述
WM8940是一款低功耗、高品质的单声道编解码器，专为便携式应用而设计，如数码相机或摄像机。 该器件集成了对差分或单端麦克风的支持，包含扬声器或耳机驱动器以及单声道线路输出。由于无需单独的麦克风或耳机放大器，因此减少了外部元件需求。 采用先进的Sigma Delta转换器以及数字抽取和内插滤波器，可在8至48ksps的采样率下提供高品质音频。ADC路径中提供了可选的高通滤波器和四个完全可编程的陷波滤波器。具备带噪声门的先进混合信号ALC功能，同时支持在ALC操作期间回读PGA增益。数字音频接口支持A律和μ律压扩。 片上集成PLL，可根据外部参考时钟生成所需的主时钟。如有需要，PLL时钟也可输出供系统其他部分使用。 WM8940的供电电压范围为2.5至3.6V，不过数字电源可低至1.71V以节省功耗。通过可选的两线或三线控制接口，可在软件控制下对芯片的不同部分进行断电操作。 WM8940采用非常小巧的4x4mm QFN封装，在最小的电路板面积上实现了高度的功能集成，并具备出色的散热性能。
商品特性
- 低功耗、高品质单声道编解码器
- 集成对差分或单端麦克风的支持
- 包含扬声器或耳机驱动器以及单声道线路输出
- 减少外部元件需求
- 采用先进的Sigma Delta转换器和数字抽取及内插滤波器，在8 - 48ksps采样率下提供高品质音频
- ADC路径中具备可选的高通滤波器和四个完全可编程的陷波滤波器
- 提供带噪声门的先进混合信号ALC功能，并支持在ALC操作期间回读PGA增益
- 数字音频接口支持A律和μ律压扩
- 片上PLL可根据外部参考时钟生成所需的主时钟，并可输出PLL时钟
- 供电电压范围为2.5至3.6V（数字电源可低至1.71V）
- 可通过可选的两线或三线控制接口在软件控制下对芯片不同部分进行断电操作
- 采用4x4mm QFN封装，在最小电路板面积上实现高功能集成，具备出色的散热性能
- 数字播放限制器
- 可编程高通滤波器（风噪抑制）
- 4个陷波滤波器（窄带噪声抑制）
应用领域
- 数码相机和摄像机
- 通用单声道音频编解码器
