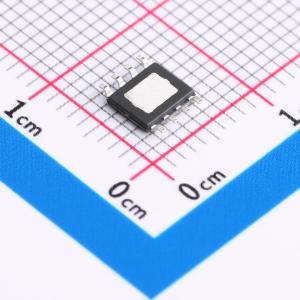

BD62130AEFJ-E2
3A 有刷直流电机驱动芯片 28V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD62130AEFJ 是一款内置单通道 H 桥的直流有刷电机驱动器。该驱动器可通过直接脉宽调制（PWM）实现高效驱动。此集成电路（IC）内置保护电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD62130AEFJ-E2
- 商品编号
- C2150562
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~28V | |
| 导通电阻 | 350mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -25℃~+85℃ |
商品概述
BD62130AEFJ是一款内置单通道H桥的直流有刷电机驱动器。该驱动器可通过直接PWM实现高效驱动。 此IC内置保护电路，各保护电路的运行有助于实现高可靠性。
商品特性
- 单电源输入（额定电压36 V）
- 额定输出电流（峰值）：3.0 A（4.0 A）
- 低导通电阻DMOS输出
- 正转、反转、制动、停止
- 直接PWM控制
- 驱动直流有刷电机
- 内置逻辑输入下拉电阻
- 交叉导通保护电路
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO），防止电源断开时出现故障（防幽灵电源功能），相邻引脚短路保护
- 反装保护，采用微型、超薄、高散热（外露金属型）封装
应用领域
- 普通纸复印机（PPC）
- 多功能打印机
- 激光打印机
- 喷墨打印机
- 照片打印机
- 传真机
- 迷你打印机
