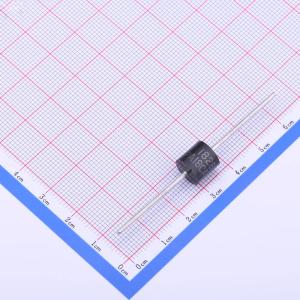

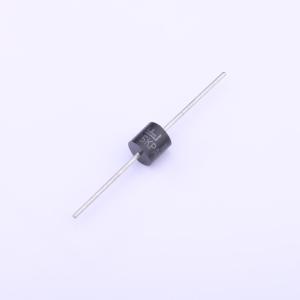

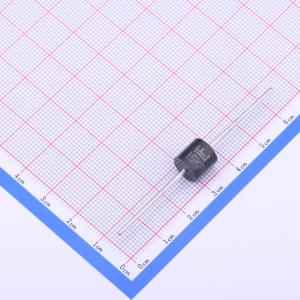

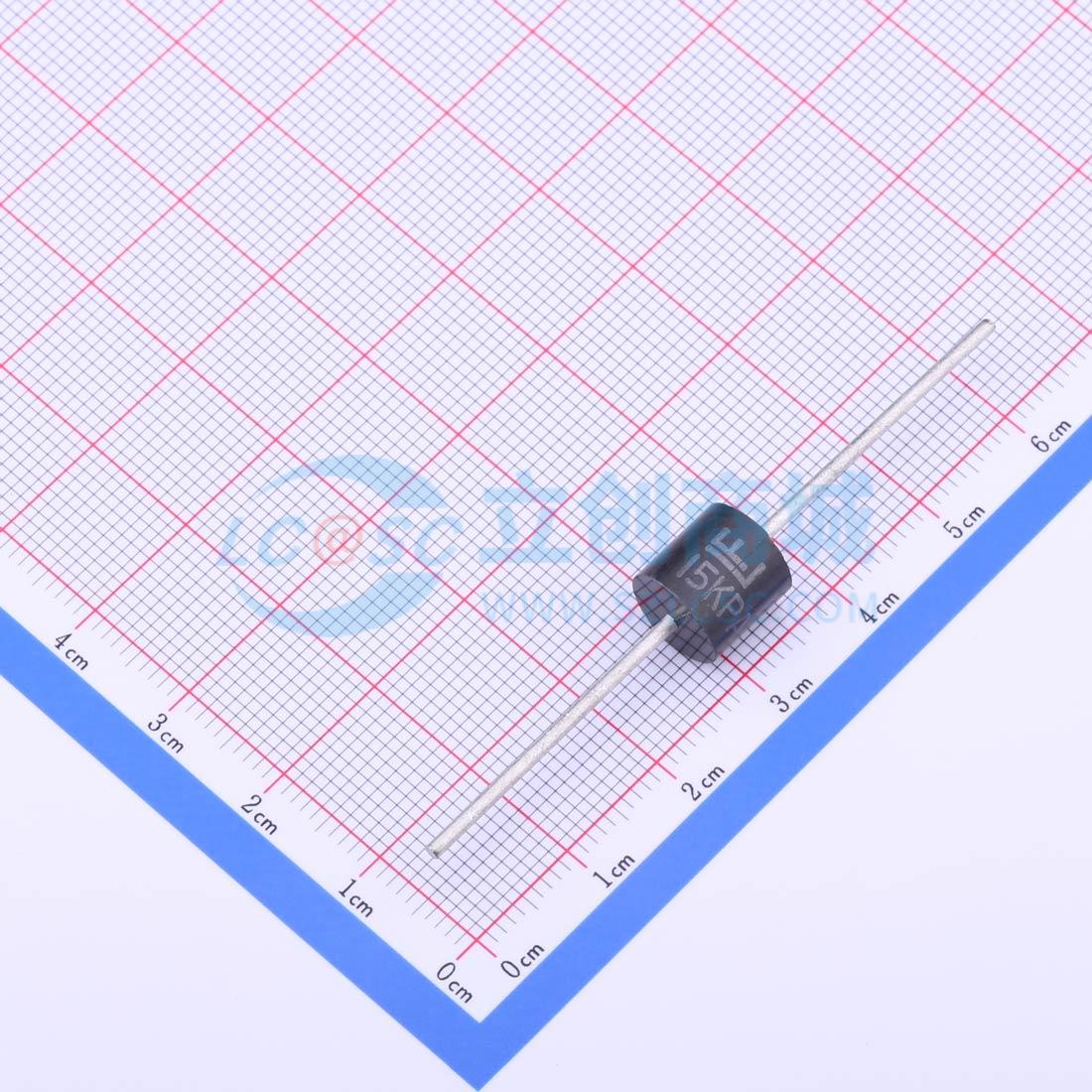

温馨提醒：图片仅供参考，商品以实物为准
15KPA18CA-B
15KPA18CA-B
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VBR=20.11V,Vc=30.9V,Ipp=488.7A 双向
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 15KPA18CA-B
- 商品编号
- C223931
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 1.774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 30.9V | |
| 峰值脉冲电流(Ipp) | 488.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 15kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20.11V | |
| 反向电流(Ir) | 5mA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
15KPA系列专为保护敏感电子设备而设计，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- P600封装的玻璃钝化芯片结
- 在10 / 1000 μs波形下具有15kW的峰值脉冲能力，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC-61000-4-2静电放电（ESD）防护：空气放电30kV，接触放电30kV
- 依据IEC 61000-4-2标准对数据线进行ESD保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 低增量浪涌电阻
- 当最小击穿电压（VBR min）> 36V时，典型反向电流（IR）小于2μA
- 保证高温回流焊接：260°C / 40秒 / 0.375英寸（9.5mm）引脚长度，5磅（2.3kg）拉力
- VBR ⊗ TJ = VBR ⊗ 25°C x(1 + αTx(TJ - 25))
- （αT：温度系数，典型值为0.1%）
- UL认可的化合物，符合V-0阻燃等级
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
应用领域
- 瞬态电压抑制器（TVS）组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
