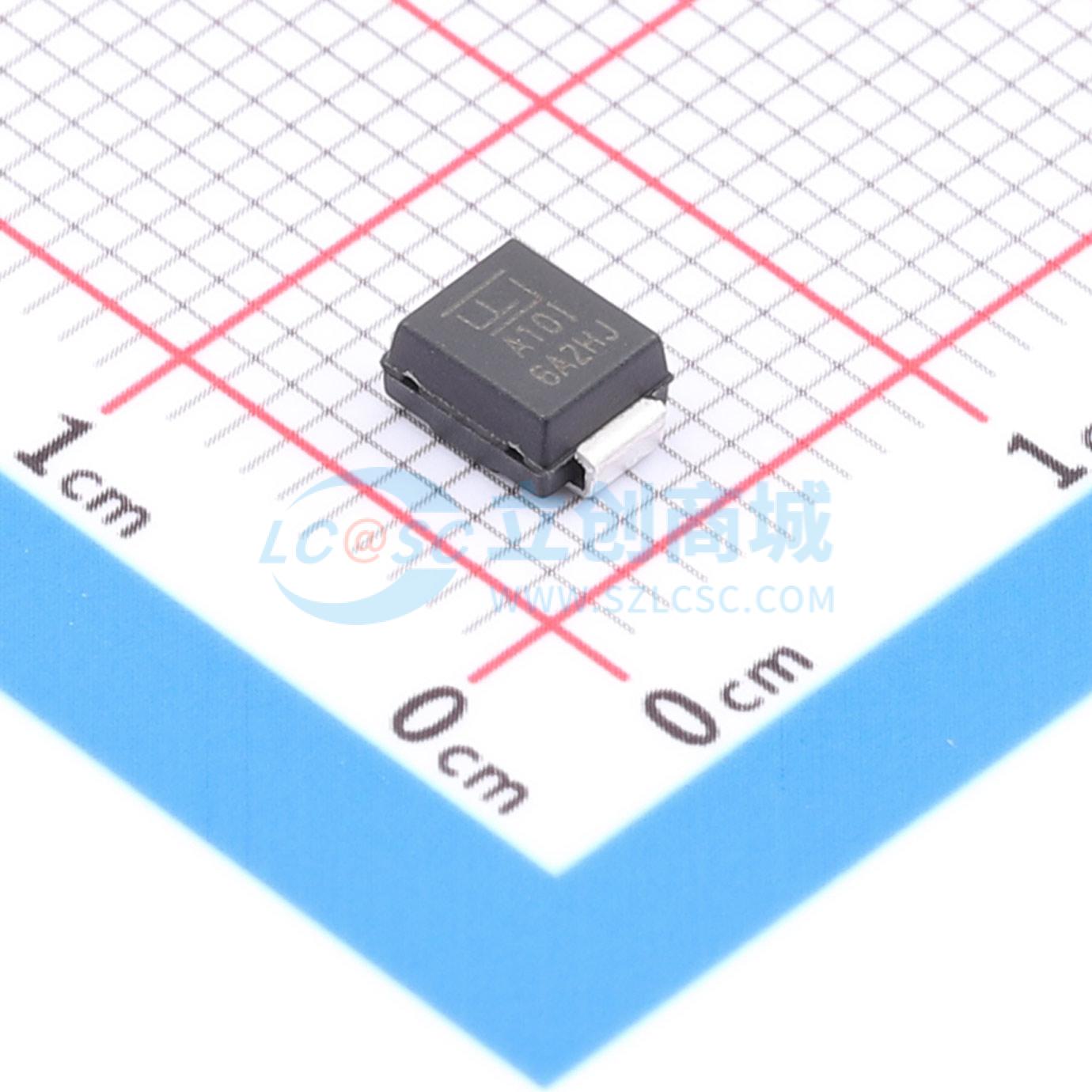

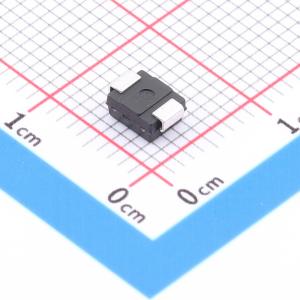

温馨提醒：图片仅供参考，商品以实物为准
1KSMB15A
TVS Diode 1K SMB Suf MT T&R
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 1KSMB15A
- 商品编号
- C223935
- 商品封装
- SMB
- 包装方式
- -
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12.8V | |
| 钳位电压 | 21.2V | |
| 峰值脉冲电流(Ipp) | 47.2A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
1KSMB系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下，具有1000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，静电放电（ESD）防护能力为30kV（空气）、30kV（接触）
- 依据IEC 61000-4-2标准对数据线进行ESD保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 内置应力消除结构
- 反向击穿电压VBR @ TJ = VBR @ 25°Cx(1 + aTx(TJ - 25))（aT：温度系数，典型值为0.1%）
- 玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压BV，典型值小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- 当最大反向击穿电压VBR max>12V时，典型反向电流IR小于1μA
- 保证高温回流焊接：260°C/40秒
- 塑料封装的阻燃等级符合UL标准的V-0级
- 符合J-STD-020标准的MSL 1级，无铅峰值温度最高260°C
- 雾锡无铅电镀
- 提供6.8V至180V的击穿电压，专为汽车应用设计
- 紧凑型封装提供高浪涌额定值：填补了600W和1.5KW之间的空白
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、Vcc总线及其他易受影响电路的保护。
