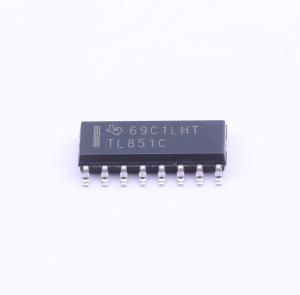

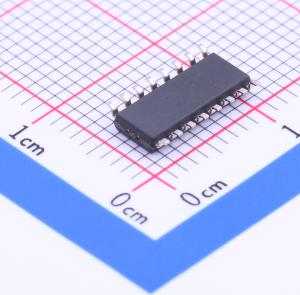

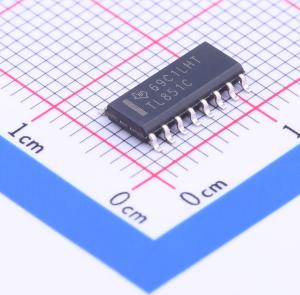

TL851CDR

TL851是一种经济型数字测距控制集成电路，设计用于与德州仪器的TL852声纳测距接收器集成电路配合使用。它适用于从6英寸到35英尺的距离测量。该设备具有一个内部振荡器，可以使用低成本的外部陶瓷谐振器。通过简单的接口和420kHz的陶瓷谐振器，该设备可以驱动50kHz的静电换能器。当启动（INIT）被拉高到逻辑高电平时，设备周期开始。从初始上电（Vcc）到第一次启动信号之间至少需要5毫秒，以使所有设备内部锁存器复位，并使陶瓷谐振器控制的振荡器稳定。每次INIT被拉高时，设备将发送一组16个脉冲。振荡器输出（OSC）由INIT启用。在前16个周期（传输期间），振荡器频率是陶瓷谐振器频率除以8.5，然后振荡器频率变为陶瓷谐振器频率除以4.5，直到设备周期结束。当使用外部420kHz陶瓷谐振器时，设备内部屏蔽会在启动后3.8毫秒内禁用接收输入（REC），以排除可能由换能器振铃引起的错误接收输入。内部屏蔽功能还可以消除距离换能器1.3英尺以内的物体回波。如果需要检测距离小于1.3英尺的物体，则可以通过将屏蔽禁止（BINH）拉高来缩短内部屏蔽时间，从而启用接收输入。屏蔽输入（BLNK）可用于在设备周期中的任何时候禁用接收输入，并将ECHO重置为低逻辑电平，以便选择性地排除回波或实现多回波操作模式。该设备提供同步4位增益控制输出（12步），旨在控制TL852声纳测距接收器集成电路的增益。数字增益控制波形如图2所示，增益控制输出表中列出了从INIT开始的标称转换时间。内部接收电平检测器的阈值为1.2V。TL851的工作电源电压范围为4.5V至6.8V，在0°C至40°C温度范围内进行了特性测试。
