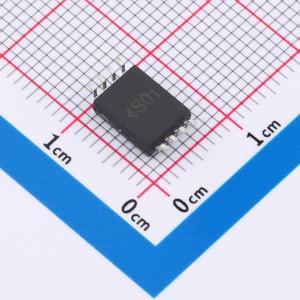

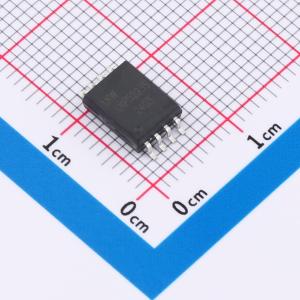

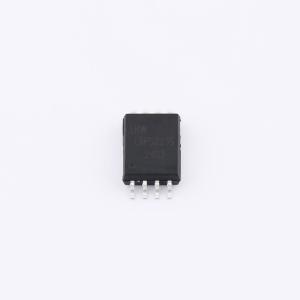

温馨提醒：图片仅供参考，商品以实物为准
LKP5223S
停产 10.8V~36V 15ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LKP5223S 是一款 5V 精密电压基准。采用嵌入式齐纳方法，使噪声和漂移均低于带隙基准电压源，且内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分，此外，还提供降噪引脚，可进一步降低嵌入式齐纳二极管产生的噪声电平。
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP5223S
- 商品编号
- C20626232
- 商品封装
- SOP-8W
- 包装方式
- 编带
- 商品毛重
- 0.360386克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 10.8V~36V | |
| 输出电压 | 5V | |
| 输出电流 | 10mA | |
| 精度 | ±0.1% | |
| 温度系数 | 15ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | - |
商品概述
LKP5223S 是一款 5V 精密电压基准。采用嵌入式齐纳方法，使噪声和漂移均低于带隙基准电压源，且内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分，此外，还提供降噪引脚，可进一步降低嵌入式齐纳二极管产生的噪声电平。
商品特性
- 输入电压范围：10.8V~36V
- 输出电压：5V
- 输出电流：10mA
- 精度：±0.1%
- 温度系数：15ppm/°C（最大值）
- 低噪声：100nV/√Hz
- 封装形式：SOP8W(6.00mm×10.00mm×2.40mm)，塑封
应用领域
- 高分辨率数据采集系统线性调整，可用于调节电源和开关电源
- 医疗和保健
- 高精度电流限制器手持设备
