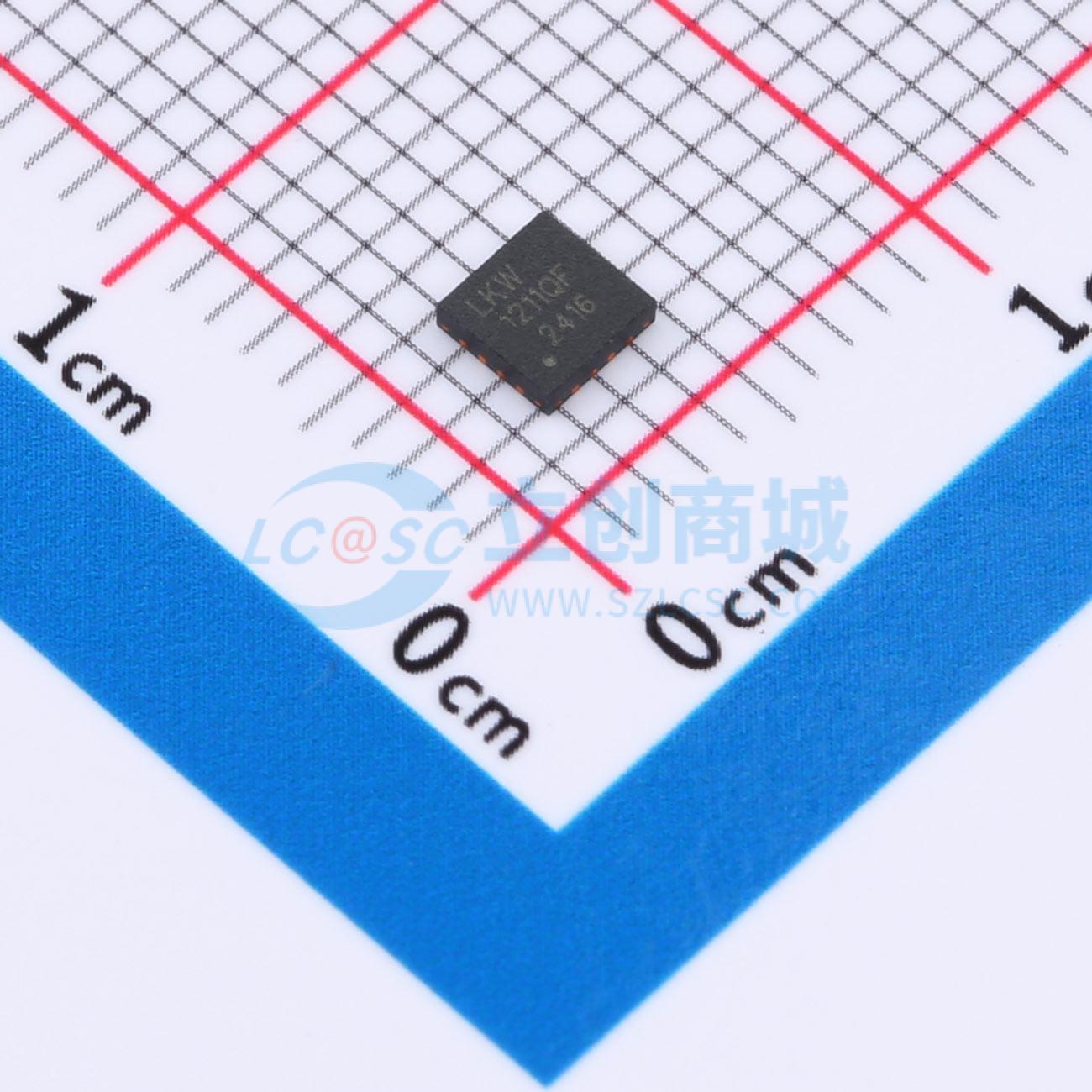

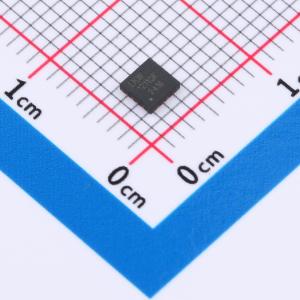

温馨提醒：图片仅供参考，商品以实物为准
LKP1211QF-ADJ
低噪声LDO 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP1211QF-ADJ
- 商品编号
- C20626220
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.086364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 1.98V | |
| 输出电压 | 500mV~1.5V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 43dB@(100kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 95mV@(3A) | |
| 噪声 | 2uVrms | |
| 特性 | 带使能；热关断；PG脚 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LKP1211QF-ADJ 是一款低噪声、低压差的线性稳压器（LDO）。采用单输入电源工作，输入电压低至1.10V，无需外部偏置电源用于提高效率，并可提供高达3 A 的输出电流。采用10μF 小型陶瓷输出电容便能实现稳定工作。具有低至95 mV（典型值，3 A 负载）的压差，工作裕量小，同时可保持调节并提供更高效率。 输出电压可通过连接在V_ADJ 和接地之间的外部电阻设置为0.5V ~ 1.5V。LKP1211QF-ADJ 将电容连接至SS 引脚，从而实现外部可编程软启动时间。热过载保护电路可以防止器件在不利条件下受损。
商品特性
- 输入电压范围：1.10V ~ 1.98V
- 可调输出电压范围：0.5V ~ 1.5V
- 最大输出电流：3A
- 低压差：95mV@3A
- 低噪声：2μVRMS（100Hz ~ 100kHz）
- PSRR：59dB(10kHz, Vin = 1.7V, Vout = 1.3V&3A 负载); 43dB(100kHz, Vin = 1.7V, Vout = 1.3V&3A 负载)
- 工作温度：-40°C ~ 85°C
- 具备限流和热过载保护
- 封装形式：QFN16 (3.00mm × 3.00mm × 0.75mm)，塑封
应用领域
- 适合噪声敏感的应用：如射频（RF）收发器、模数转换器（ADC）和数模转换器（DAC）电路、锁相环（PLL）、压控振荡器（VCO）和时钟集成电路
- 现场可编程门阵列（FPGA）和数字信号处理器（DSP）电源
- 医疗健康
- 工业与仪器仪表
- 汽车电子
