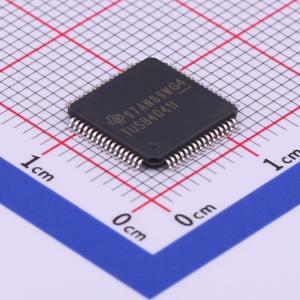

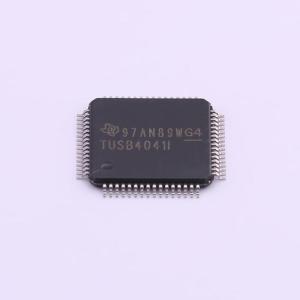

TUSB4041IPAPR

四端口 USB 2.0 集线器 TUSB4041I

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持四个下游端口的 USB 2.0 集线器，支持电池充电和多种配置模式。
品牌名称: TI(德州仪器)
商品型号: TUSB4041IPAPR
商品编号: C192089
商品封装: TQFP-64(10x10)
包装方式: 编带
商品毛重: 0.405克(g)

商品参数

商品概述

TUSB4041I 设备是一款四端口 USB 2.0 集线器。该设备在上游端口提供 USB 高速或全速连接。该设备还在下游端口提供 USB 高速、全速或低速连接。当上游端口连接到仅支持高速、全速和低速连接的电气环境时，下游端口启用 USB 高速、全速和低速连接。当上游端口连接到仅支持全速或低速连接的电气环境时，下游端口禁用 USB 高速连接。

TUSB4041I 设备支持每个端口独立或组电源切换及过流保护。该设备还支持电池充电应用。每个端口独立控制电源的集线器根据 USB 主机的要求开启或关闭每个下游端口的电源。此外，当检测到某个端口发生过流事件时，仅会切断受影响的下游端口的电源。组电源控制的集线器会在任一端口需要供电时为所有下游端口供电。除非所有端口都处于允许断电的状态，否则不会切断下游端口的电源。另外，当组电源控制的集线器检测到过流事件时，将切断所有下游端口的电源。

TUSB4041I 设备的下游端口通过提供 USB 电池充电下行端口（CDP）握手支持来支持电池充电应用。当上游端口未连接时，该设备还支持专用充电端口（DCP）模式。DCP 模式符合 USB 电池充电规范和中国通信行业标准 YD/T 1591-2009。此外，自动模式在上游端口未连接时为 BC 设备和支持分压模式充电解决方案的设备提供透明支持。

TUSB4041I 设备通过引脚配置支持某些功能，包括电池充电支持，并且还通过 OTP ROM、I2C EEPROM 或 I2C 和 SMBus 从接口提供 PID、VID 以及自定义端口和物理层配置的定制化。使用 I2C EEPROM 或 I2C 和 SMBus 从接口时，也支持自定义字符串。

该设备采用 64 引脚 PAP 封装，并提供工业版本，在 -40℃ 至 85℃ 的温度范围内工作。

商品特性

四端口USB 2.0集线器
USB 2.0集线器具有多事务转换器（MTT）：四个事务转换器
每个事务转换器有四个异步端点缓冲区
支持USB电池充电
CDP模式（上游端口连接）
DCP模式（上游端口未连接）
DCP模式符合中国通信行业标准YD/T 1591-2009
支持D+和D-分压模式
每个端口或组合电源开关和过流通知输入
OTP ROM、串行EEPROM或I2C和SMBus从接口用于自定义配置：
- VID和PID
- 可定制端口
- 制造商和产品字符串（不由OTP ROM提供）
- 序列号（不由OTP ROM提供）
- 使用引脚选择或EEPROM、I2C或SMBus从接口进行应用功能选择
- 提供128位全局唯一标识符（UUID）
- 通过USB 2.0上游端口支持板载和系统内OTP和EEPROM编程
单时钟输入，24 MHz晶振或振荡器
DM/DP极性交换
兼容Type C
无需特殊驱动程序；在任何具有USB堆栈支持的操作系统上无缝工作
64引脚HTQFP封装（PAP）

应用领域

计算机系统
泊坞站
显示器
机顶盒

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	数据速率	480Mbps
	工作电压	1.1V；3.3V

	属性	参数值
	工作温度	-40℃~+85℃
	存储器接口	I2C；SMBus
	工作电流	86mA
	静态电流	33mA
	通道数	4
