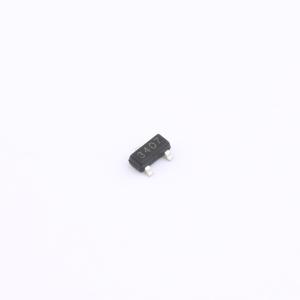

温馨提醒：图片仅供参考，商品以实物为准

YFW3407A

-30V P沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 特性：ID：-4.8A。 VDSS：-30V。 RDSON-typ(@VGS = 10V)：< 55mΩ (Type: 40 mΩ)。应用：电池保护。负载开关
品牌名称: YFW(佑风微)
商品型号: YFW3407A
商品编号: C20623349
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.032933克(g)

商品参数

商品概述

JSM29302(E) 是一款高电流、高精度、低压差电压调节器。该调节器的压差电压为 300mV 至 370mV（满载），接地电流极低。该器件专为高电流负载设计，也适用于对压差要求极低的小电流系统，其极小的压差电压和接地电流值是重要特性。JSM29302(E) 具备全面保护功能，可防止过流故障、输入极性反转、引脚插入反向、过热运行以及正负瞬态电压尖峰。若不需要进行开/关控制，JSM29302(E) 的使能引脚可连接到 V_IN。JSM29302(E) 采用 TO263 - 5L 封装。

商品特性

3A 高电流能力
满载时 350mV 低压差电压
低接地电流
保证 1% 的精确容差
极快的瞬态响应
反接电池和“负载突降”保护
零电流关断模式
针对小负载也具有行业领先的性能规格
可调版本

应用领域

-电池保护-负载开关-不间断电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个P沟道
	漏源电压(Vdss)	30V
	连续漏极电流(Id)	4.8A
	导通电阻(RDS(on))	55mΩ@10V
	耗散功率(Pd)	2.15W
	阈值电压(Vgs(th))	2.5V

	属性	参数值
	栅极电荷量(Qg)	6.8nC@10V
	输入电容(Ciss)	530pF
	反向传输电容(Crss)	56pF
	工作温度	-55℃~+150℃
	配置	-
	类型	P沟道
	输出电容(Coss)	70pF
