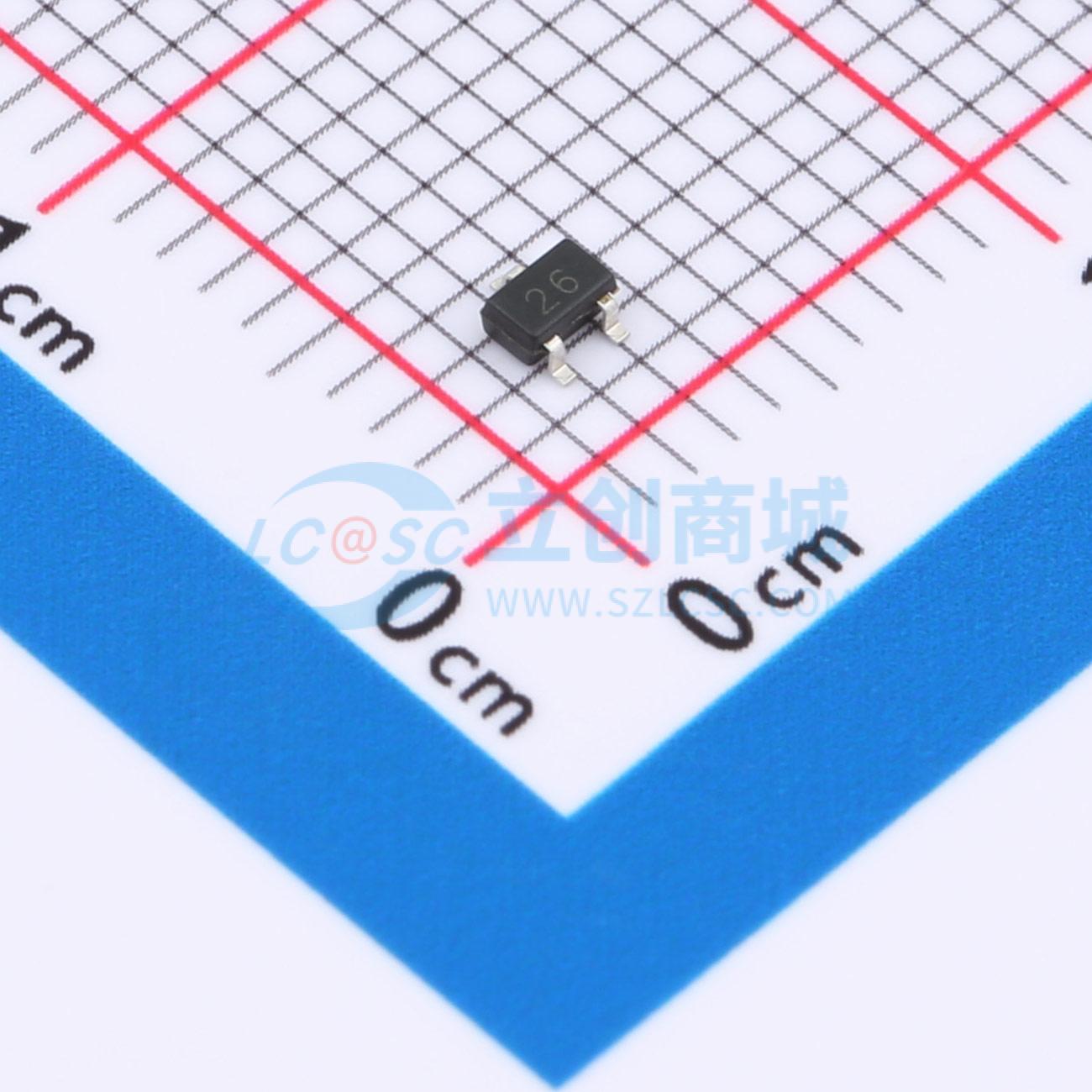

温馨提醒：图片仅供参考，商品以实物为准

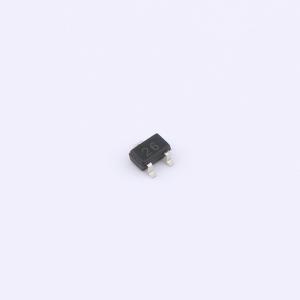

DTC144EUA
NPN 50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- YFW(佑风微)
- 商品型号
- DTC144EUA
- 商品编号
- C20623366
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.028733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 68 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V@2mA,300mV | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,500uA | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 1.2 | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz |
商品特性
- XIONIQ偏置电阻可通过外部输入电阻配置反相器电路（参见等效电路）
- 偏置电阻由两个电阻组成，两者结合可实现输入的宽偏置范围，并具有将参数变化影响降至最低的优势
- 在一种情况下，操作时无需设置外部电阻
