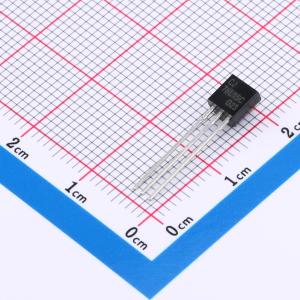

CJ78L15C-TAB-ABG

100mA 固定输出三端正向稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一组三端正电压线性稳压器，具有固定电压输出。其输入电压可达 30V（或 35V），可提供高达 100mA 的输出电流，具有良好的功耗。采用固定电压输出，无需外围电阻，提高了印刷电路板 (PCB) 的空间利用效率。此外，还集成了内部限流、热关断和安全区补偿功能，有助于保护设备免受过载影响。可用于消除与单点监控相关的噪声和分布问题。用作齐纳二极管电阻组合的替代品时，可有效增加输出阻抗并降低偏置电流。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ78L15C-TAB-ABG
商品编号: C20622074
商品封装: TO-92
包装方式: 袋装
商品毛重: 0.2204克(g)

商品参数

商品概述

CJ78L00C系列是一组具有固定电压输出的三端正电压线性稳压器。其输入电压最高可达30V（或35V），能够提供高达100mA的输出电流，且具有良好的功耗性能。CJ78L00C系列采用固定电压输出，无需外围电阻，提高了印刷电路板（PCB）的空间利用效率。此外，CJ78L00C系列还集成了内部限流、热关断和安全区补偿功能，有助于保护器件免受过载影响。因此，CJ78L00C系列广泛应用于各种场景，例如板上调节，以消除与单点监控相关的噪声和分配问题。当用作齐纳二极管电阻组合的替代品时，它可以有效增加输出阻抗并降低偏置电流。

商品特性

可用输出电压：5.0V、6.0V、8.0V、9.0V、12V、15V、18V
最大输入电压：输出电压<10V时为30V；输出电压>10V时为35V
最大输出电流：高达100mA
工作结温：-40~125℃
在TJ = 25℃时的输出电压容差：常规器件为±3%；可定制为±2%
在整个温度范围内输出电压容差为±5%
无需外部元件
内置限流功能
热关断保护
输出晶体管安全区保护

应用领域

化学或气体传感器
计算机和服务器
现场变送器：温度传感器
流量计
板上调节
电信白色家电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 10 个)

个

起订量：10 个1000个/袋

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	35V
	输出电压	15V
	输出电流	100mA
	电源纹波抑制比(PSRR)	39dB@(120Hz)
	压差	1.7V@(40mA)

	属性	参数值
	静态电流(Iq)	3mA
	噪声	90uV
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
