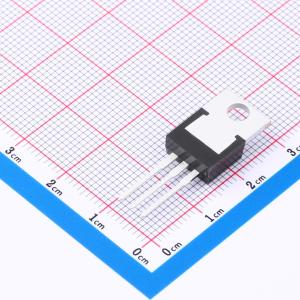

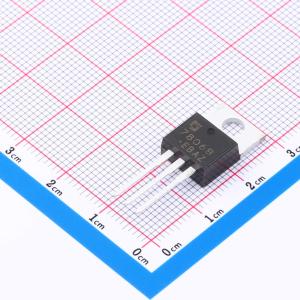

CJ7806B-TBN-ATG

宽输入电压三端正电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一组三端正电压线性稳压器，具有多种固定输出电压。在散热良好的条件下，可提供高达1A的输出电流，并具有内部限流、短路保护、热关断保护和输出晶体管SOA保护功能，使其相对不易损坏。虽然设计为无需外部组件的固定电压稳压器，但这些器件可与外部组件配合使用，以获得可调电压和电流。因此，可广泛用作固定电压稳压器，包括本地（板载）稳压器，以消除与单点调节相关的噪声和配电问题。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ7806B-TBN-ATG
商品编号: C20622083
商品封装: TO-220-3L
包装方式: 管装
商品毛重: 2.638克(g)

商品参数

商品概述

CJ7800B系列是一款具有多种固定输出电压的三端正向线性稳压器。在良好的散热条件下，它可以提供高达1A的输出电流，并具备内部限流、短路保护、热关断保护和输出晶体管SOA保护功能，使其相对难以损坏。尽管设计为无需外部组件的固定电压调节器，这些设备可以与外部组件一起使用以获得可调电压和电流。因此，CJ7800B系列广泛用作固定电压调节器，包括局部（卡上）调节器，以消除单点调节相关的噪声和电源分配问题。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	6V
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	-
	特性	过流保护；热关断；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
