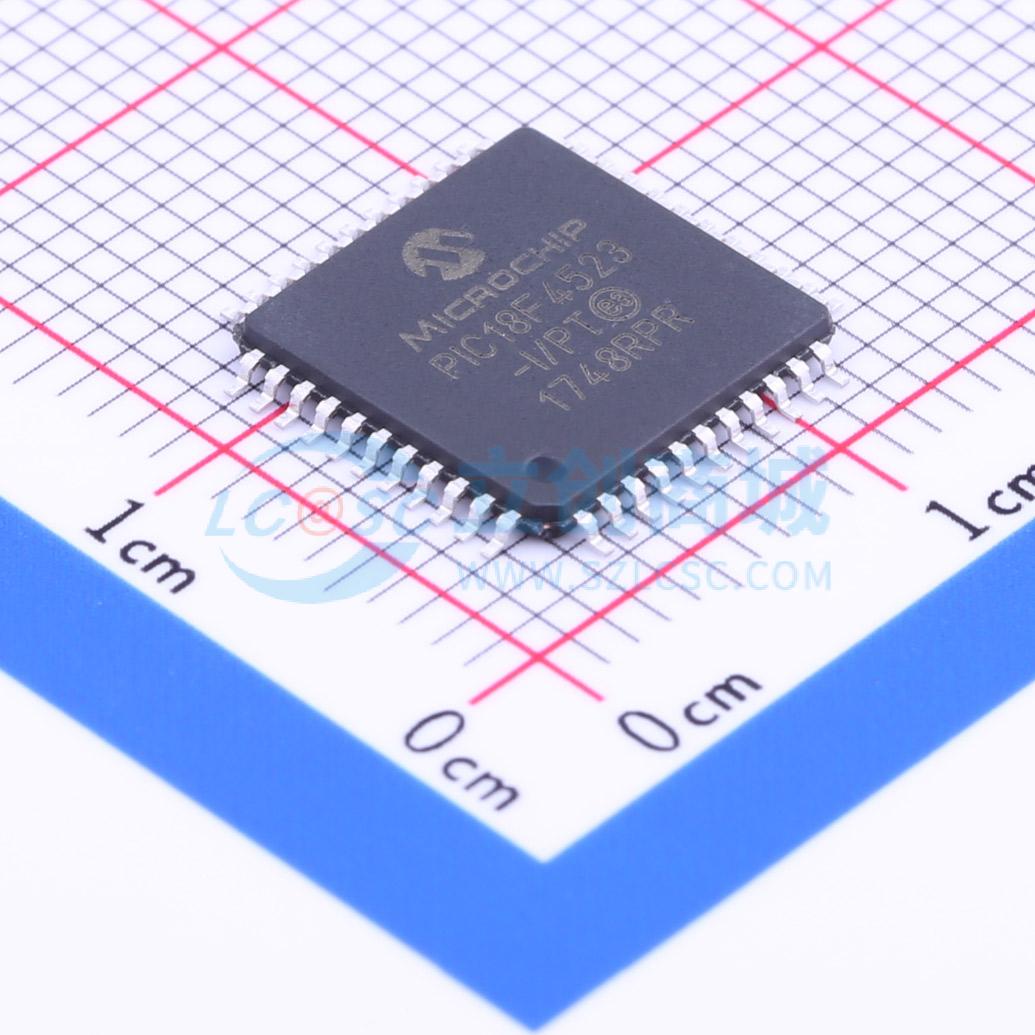

PIC18F4523-I/PT实物图

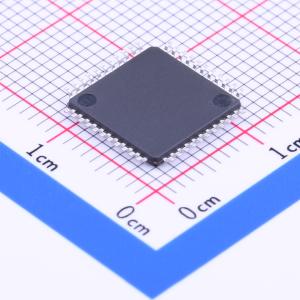

  • PIC18F4523-I/PT商品缩略图
  • PIC18F4523-I/PT商品缩略图
  • PIC18F4523-I/PT商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PIC18F4523-I/PT

PIC18F4523-I/PT

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
PIC 微控制器 IC series 8-位 40MHz 32KB(16K x 16)闪存
品牌名称
MICROCHIP(美国微芯)
商品型号
PIC18F4523-I/PT
商品编号
C219167
商品封装
TQFP-44(10x10)​
包装方式
托盘
商品毛重
1.4克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核PIC
CPU最大主频40MHz
CPU位数8 Bit
程序存储容量32KB
程序存储器类型FLASH
RAM容量1.5KB
属性参数值
EEPROM容量256Byte
I/O数量36
ADC(位数)12bit
振荡器类型内置
工作电压4.2V~5.5V
工作温度-40℃~+85℃

商品特性

  • 电源管理特性：
    • 运行模式：CPU开启，外设开启
    • 空闲模式：CPU关闭，外设开启
    • 睡眠模式：CPU关闭，外设关闭
    • 超低50 nA输入泄漏电流
    • 运行模式电流低至典型值11 μA
    • 空闲模式电流低至典型值2.5 μA
    • 睡眠模式电流低至典型值100 nA
    • 定时器1振荡器：900 nA，32 kHz，2V
    • 看门狗定时器：典型值1.4 μA，2V
    • 双速振荡器启动
  • 灵活的振荡器结构：
    • 四种晶体模式，最高40 MHz
    • 4倍锁相环（PLL），适用于晶体和内部振荡器
    • 两种外部RC模式，最高4 MHz
    • 两种外部时钟模式，最高40 MHz
    • 内部振荡器模块：
      • 从睡眠和空闲模式快速唤醒，典型值1 μs
      • 8种用户可选频率，从31 kHz到8 MHz
      • 与PLL配合使用时，提供从31 kHz到32 MHz的完整时钟速度范围
      • 用户可调，以补偿频率漂移
    • 利用定时器1的32 kHz辅助振荡器
    • 故障安全时钟监视器：若外设时钟停止，允许安全关机
  • 外设亮点：
    • 12位，最多13通道的模数转换器模块（A/D）：
      • 自动采集能力
      • 睡眠模式下可进行转换
    • 带输入多路复用的双模拟比较器
    • 高电流灌/拉能力25 mA/25 mA
    • 三个可编程外部中断
    • 四个输入变化中断
    • 最多两个捕获/比较/PWM（CCP）模块，一个带自动关机功能（28引脚器件）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)
个
起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交0单
