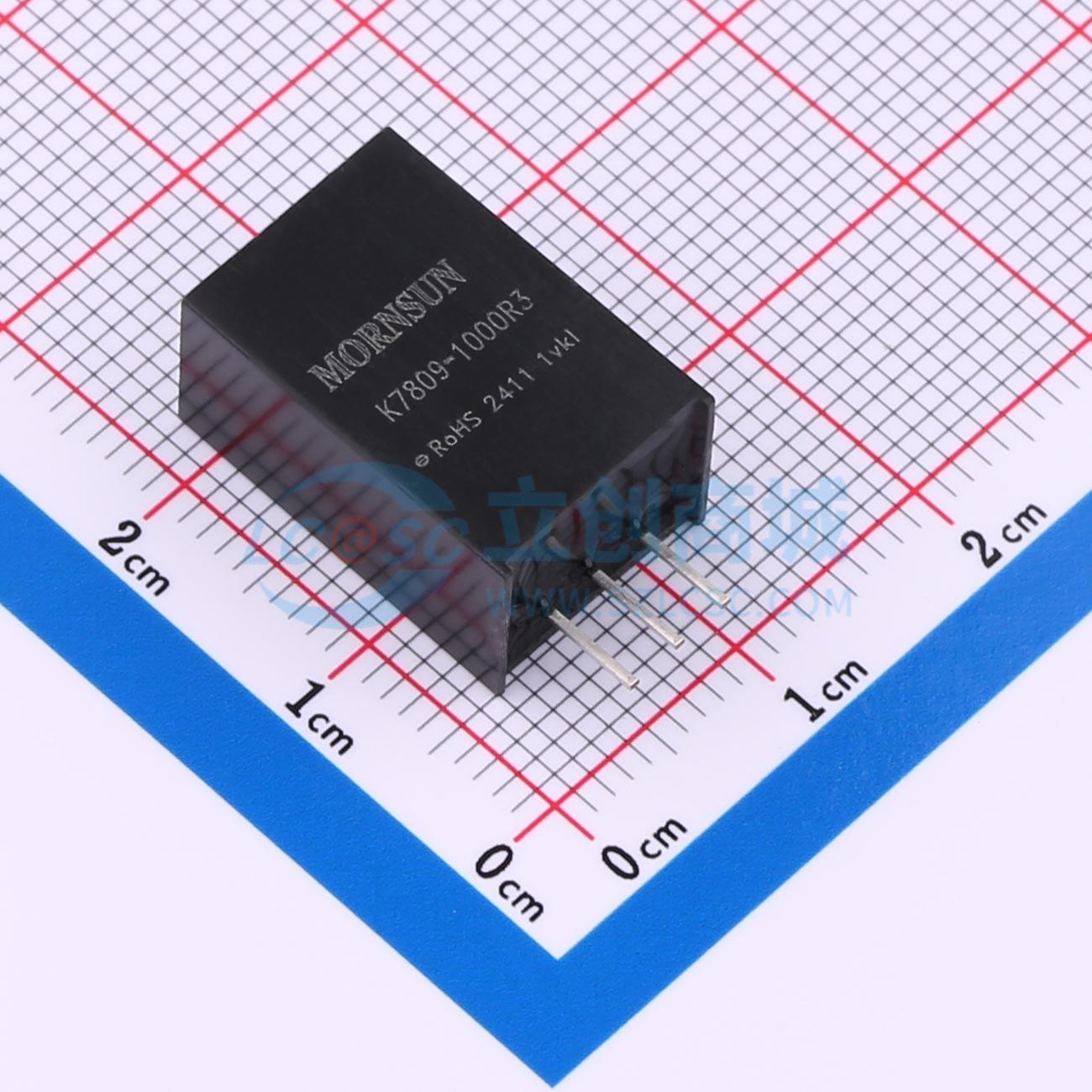

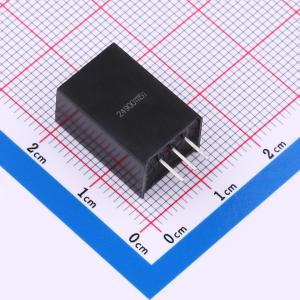

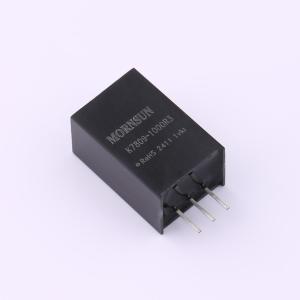

温馨提醒：图片仅供参考，商品以实物为准
K7809-1000R3
DC/DC模块电源，宽电压输入，非隔离稳压单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽电压输入，非隔离稳压单路输出
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- K7809-1000R3
- 商品编号
- C20614833
- 商品封装
- SIP,11.5x9mm
- 包装方式
- 管装
- 商品毛重
- 4.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 13V~36V | |
| 输出电压精度 | ±2% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 1A | |
| 转换效率 | 95% | |
| 最大容性负载 | 680uF | |
| 静态电流 | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 680kHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 11.5mm | |
| 宽度 | 9mm | |
| 高度 | 17.5mm | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 效率高达96%
- 空载输入电流低至0.1mA
- 工作温度范围：-40°C to +85°C
- 支持负输出短路保护
- 引脚与LM78x系列兼容
应用领域
- 工控
- 电力
- 仪表
