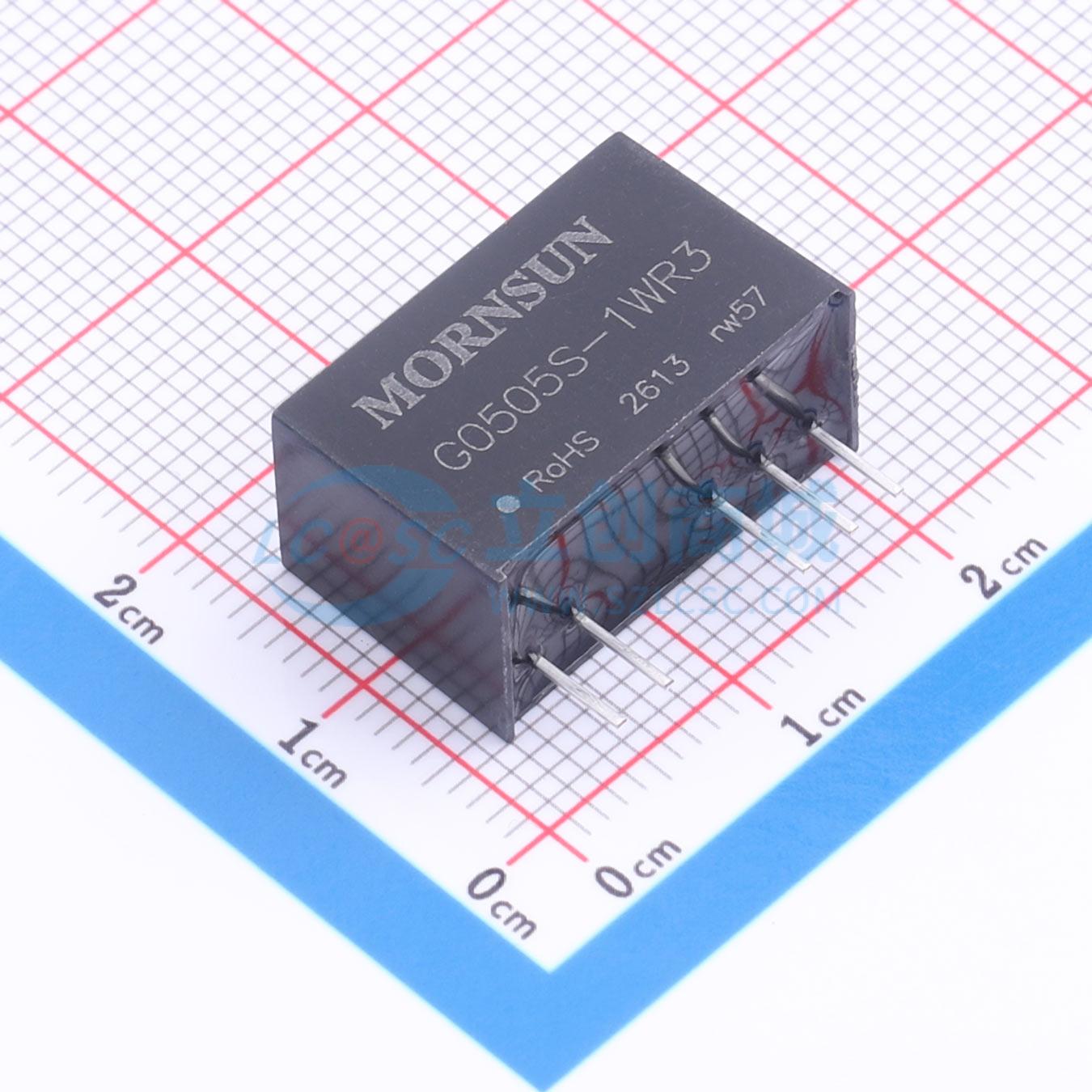

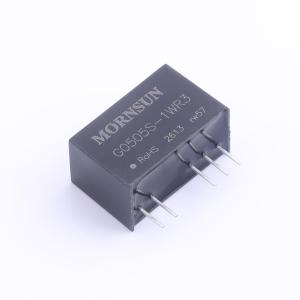

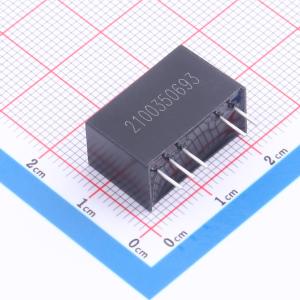

温馨提醒：图片仅供参考，商品以实物为准
G0505S-1WR3
500mV~5.5V 100mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高效率可达83%。泄漏电流 < 2μA。隔离电容低至4pF。爬电距离和电气间隙 > 5mm。加强绝缘，隔离电压：5000VAC或6000VDC。工作环境温度范围：-40℃至+105℃。应用：医疗。电力
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- G0505S-1WR3
- 商品编号
- C20614846
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 500mV~5.5V | |
| 转换效率 | 80% | |
| 输出电流(最大值) | -100mA；100mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 效率高达83%
- 漏电流 < 2μA
- 隔离电容低至4pF
- 电气间隙&爬电距离 > 5mm
- 加强绝缘，隔离电压5000VAC或6000VDC
- 工作温度范围：-40°C to +105°C
- 可持续短路保护
- 满足IEC60601认证标准
应用领域
- 医疗
- 电力
- IGBT驱动
- 医疗采集隔离
- 高压采集电路
- IGBT驱动电路
