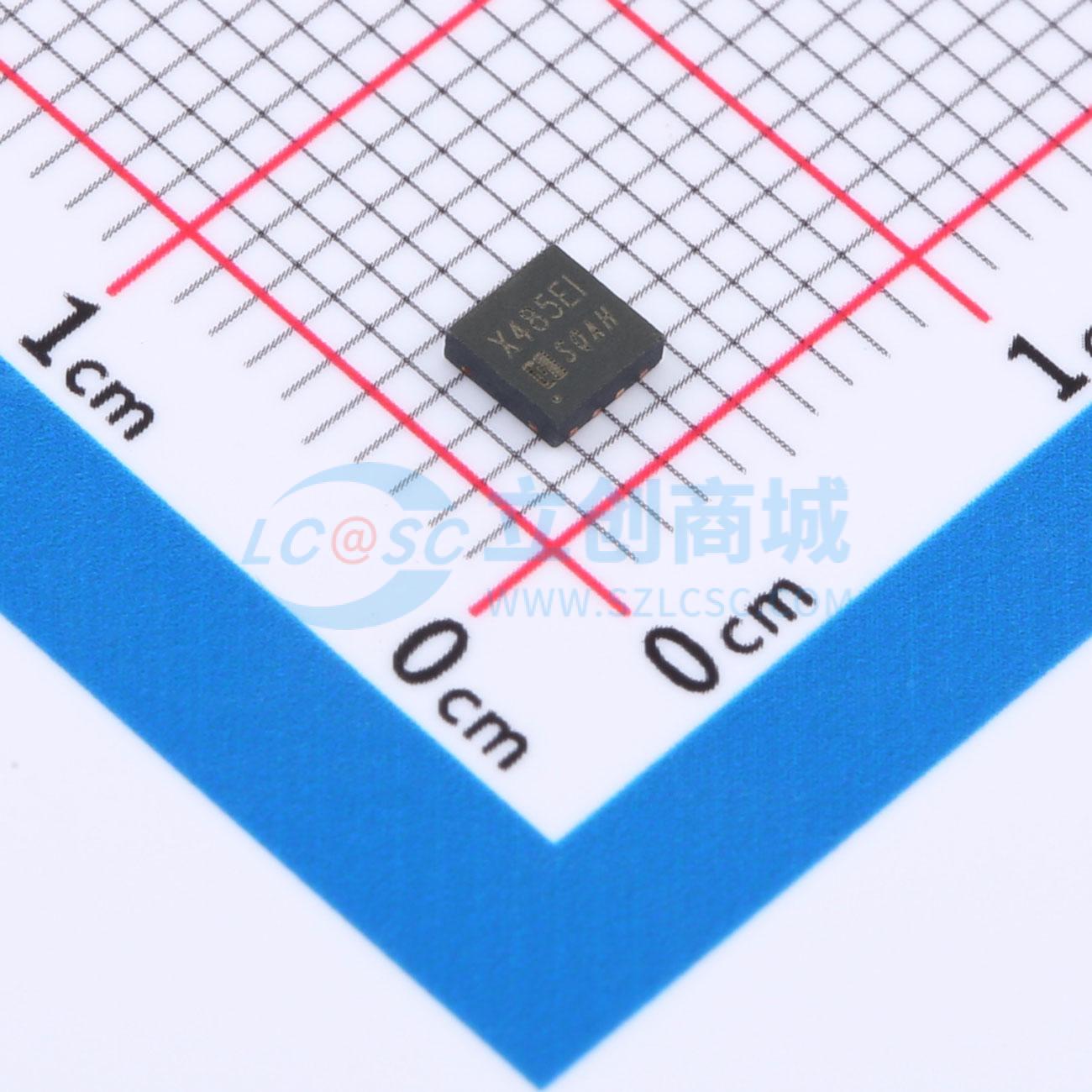

温馨提醒：图片仅供参考，商品以实物为准
MAX485EIDQ/TR
具有热插拔、失效保护、+16kV ESD保护的5V RS485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有热插拔、±16kV ESD 保护的 5V RS485 收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX485EIDQ/TR
- 商品编号
- C20613239
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 475uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX485E是一款采用+5.0V单电源供电、具备±16kV ESD保护的RS-485/RS-422收发器。该器件集成了失效保护电路，当接收器输入开路、短路或总线上所有发送器均被禁用时，接收器输出将保持逻辑高电平。全系列产品支持热插拔功能，可在上电或热插入过程中抑制总线上的故障瞬变信号。其驱动器提供超过2.1V（在54欧姆负载下）的大输出电压摆幅，确保更高的噪声容限，且驱动器摆率不受限制，支持高达10Mbps的数据传输速率。该器件适用于半双工通信，接收器具有1/8单位负载的输入阻抗，允许总线上最多挂接256个收发器。产品提供商用级和工业级温度范围，并采用8引脚DIP、SOP和MSOP封装。
商品特性
- 真正的失效保护接收器与低功耗关断模式
- DE与RE引脚采用热插拔输入结构
- +5.0V工作电压，总线支持多达256个收发器
- I/O端口采用增强型ESD保护（±16kV IEC 61000-4-2模型）
应用领域
- 数字电表水表
- 工业控制
- 工业嵌入电脑和外设
- 路由器和交换机
- 仪器仪表
