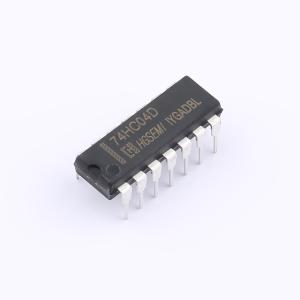

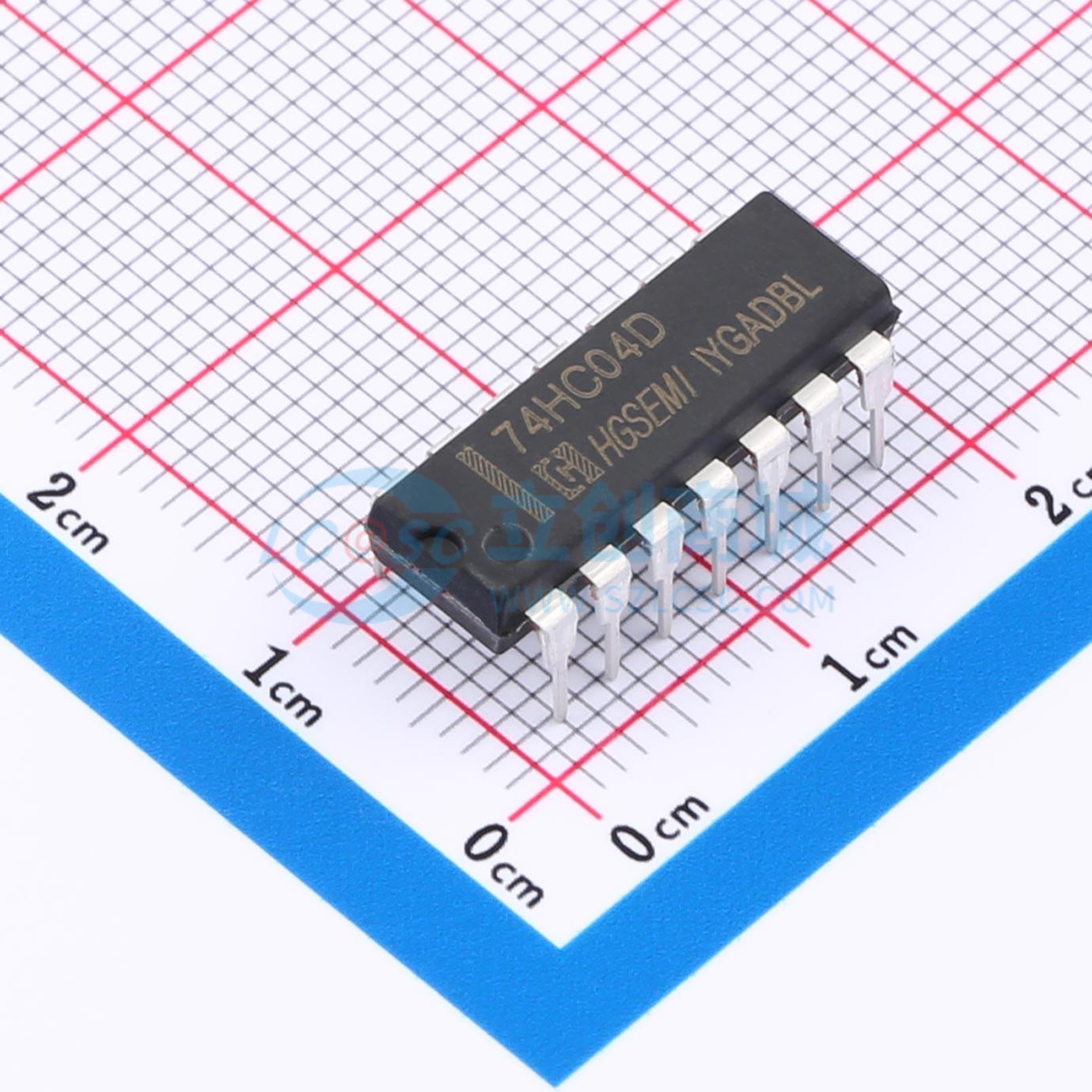

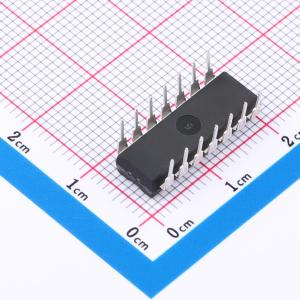

74HC04DN
低功耗反相器集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC04D 是一款采用先进CMOS 技术设计的低功耗反相器集成电路。它内部集成有六组反相器电路，每组门电路均设计成具有缓冲级的推挽输出，具有较强的抗干扰和驱动能力。其逻辑功能和标准引脚定义与54/74LS 系列逻辑门兼容。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC04DN
- 商品编号
- C20613247
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 5.5uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 5.2V；4.4V；1.9V；3.7V；5.9V | |
| 低电平范围(VOL) | 100mV；500mV；400mV | |
| 传播延迟(tpd) | 17ns@5V,15pF；15ns@5V,15pF | |
| 系列 | 74HC系列 | |
| 工作温度 | 0℃~+60℃ |
应用领域
- 数字逻辑驱动
- 工控应用（如抢答器，程控设备）等
