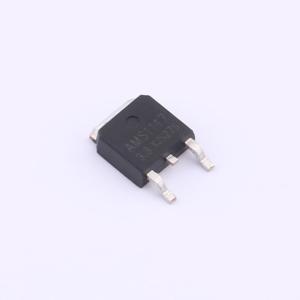

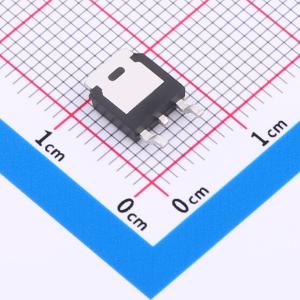

AMS1117CD-3.3-HXY
3.3V 1A 10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款LDO线性稳压器采用高效TO-252-2L封装，提供稳定的17V输出电压(Vout)和高达1A的电流(Iout)，满足大电流需求。最大输入电压为18V(Vin(Max))，适用于在有限电压范围内需要高效、稳定电源转换的电子设备。
- 商品型号
- AMS1117CD-3.3-HXY
- 商品编号
- C20611926
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.005%Vout | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
AMS1117CD是一款三端输出电流高达1A的低压差线性稳压器，提供1.2V、1.8V、2.5V、3.3V、5.0V固定输出电压及可调输出电压等多种版本，其在1A输出电流下的压降仅为1.2V。凭借其优异的性能与极高的性价比，适用于各类电子产品。
商品特性
- 在1A输出电流下，压降为1.2V
- 具备限流功能
- 具备过热保护功能
- 提供1.2V、1.8V、2.5V、3.3V、5.0V固定输出电压及可调输出电压版本
- 1.2V固定输出电压版本的精度为2%
- 1.8V、2.5V、3.3V、5.0V固定输出电压及可调输出电压版本的精度为1.5%
- 工作温度范围：-40°C ~ +125°C
应用领域
- 掌上电脑与笔记本电脑
- 电池充电器
- SCSI-II有源终端
- 移动电话
- 电池供电系统
- 开关电源后级稳压器
