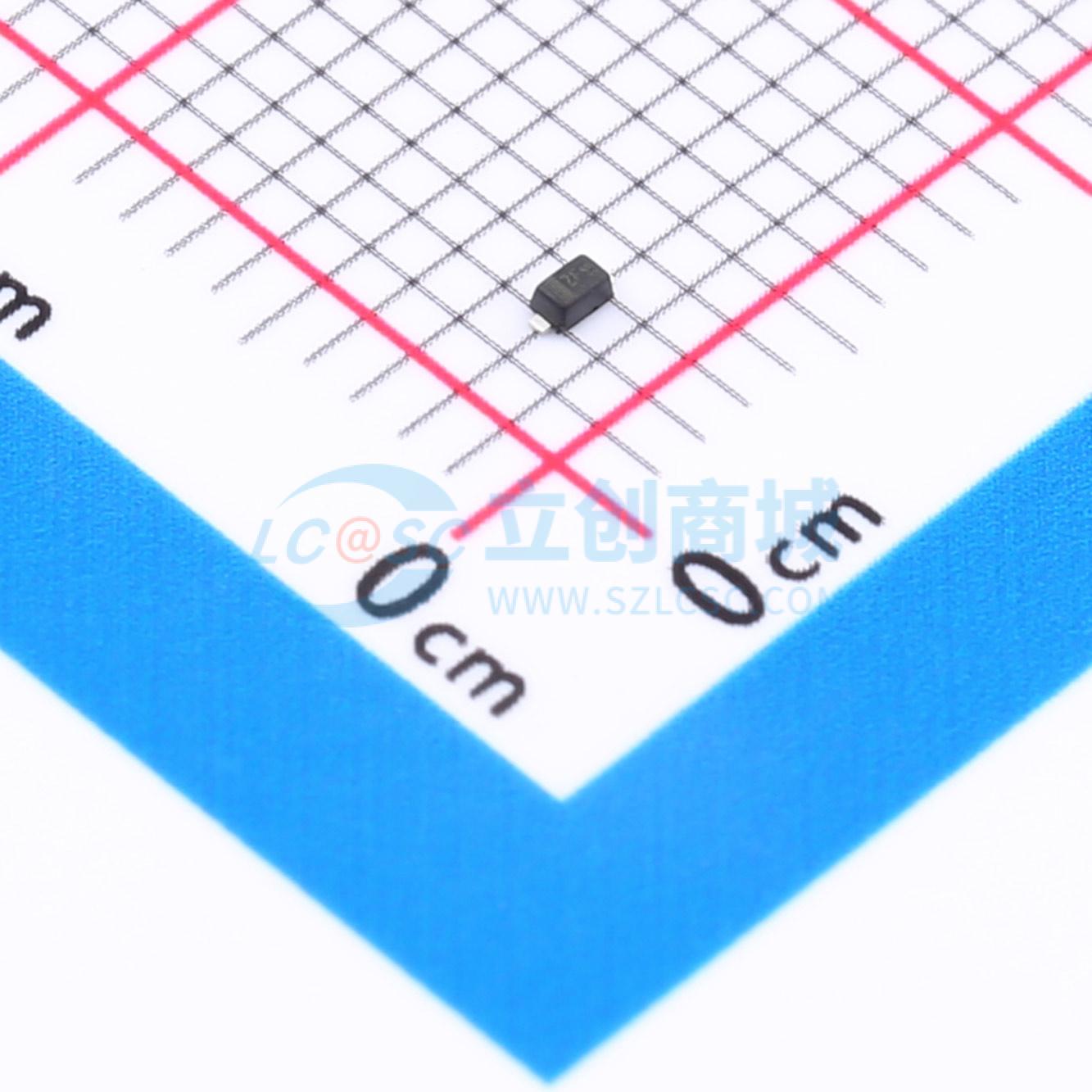

ESD5Z5V0实物图
  • ESD5Z5V0商品缩略图
  • ESD5Z5V0商品缩略图
  • ESD5Z5V0商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ESD5Z5V0

单向ESD 5V截止 峰值浪涌电流:9.4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款SOD-523封装的单向ESD静电防护二极管专为高效防护设计,工作额定电压VRWM为5V,峰值脉冲电流IPP高达9.4A。具备1通道卓越保护性能,结电容低至80pF,确保高速信号传输无损,满足IEC 61000-4-2标准,有效防止静电放电对电子设备造成的损害。
商品型号
ESD5Z5V0
商品编号
C20611933
商品封装
SOD-523​
包装方式
编带
商品毛重
0.025667克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)5V
钳位电压14V
峰值脉冲电流(Ipp)9.4A@8/20us
峰值脉冲功率(Ppp)90W@8/20us
击穿电压6.2V
属性参数值
反向电流(Ir)1uA
通道数单路
工作温度-40℃~+125℃
防护等级IEC 61000-4-4;IEC 61000-4-2
类型ESD
Cj-结电容80pF

商品概述

ESD5Z5V0可保护敏感半导体元件,避免其因静电放电(ESD)和其他电压感应瞬态事件而损坏或出现故障。 出色的钳位能力、低泄漏电流、低电容和快速响应时间,为易受ESD影响的设计提供了同类最佳的保护。 在不适合使用阵列的应用中,它使设计人员能够灵活地保护一条单向线路。 SOD - 523

商品特性

  • 小外形尺寸
  • 低本体高度
  • 关断电压:5V
  • 在8 x 20 μs脉冲下,峰值功率高达90W
  • 低泄漏电流
  • 典型响应时间 < 1 ns
  • 人体模型3级ESD等级
  • IEC61000 - 4 - 2 4级ESD保护
  • IEC61000 - 4 - 4 4级EFT保护
  • 我们声明产品材料符合RoHS要求。

数据手册PDF
