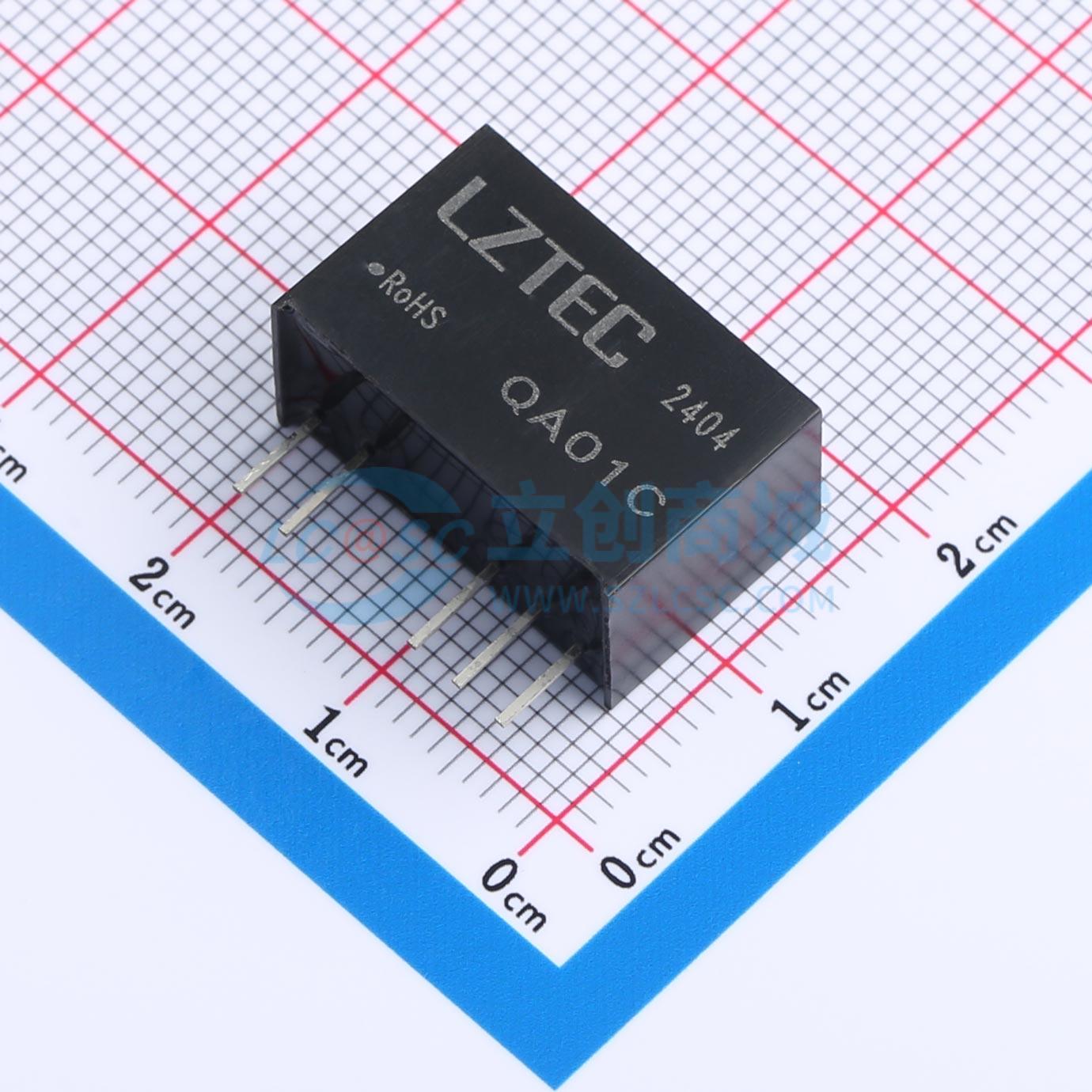

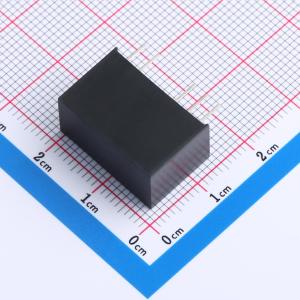

温馨提醒：图片仅供参考，商品以实物为准
QA01C
19.5x9.8mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可正负配置
- 品牌名称
- LZTEC(励至)
- 商品型号
- QA01C
- 商品编号
- C20608937
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 3.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 2 | |
| 输出功率 | - | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | -4V；20V | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 静态电流 | 16mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 稳压类型 | - |
商品特性
- 包含输入特性、输出特性、通用特性、物理特性、EMC特性等
- 产品有特性曲线，包括误差包络图、温度降额曲线图、效率曲线图
应用领域
- 若要求进一步减小输入输出纹波，可在输入输出端连接电容滤波网络，但需注意选用合适滤波电容，避免因电容太大造成启动问题
- 对于每一路输出，在确保安全可靠工作条件下，参考推荐容性负载值表选择容性负载
- 输出滤波电容应尽可能靠近电源模块和驱动器
- 产品输入或输出端的外接电容建议使用陶瓷电容或者电解电容，不建议使用钽电容
- 使用时，连接电源模块和驱动器的引线应尽可能短
- 驱动器门极驱动电流的峰值较高，建议电源模块输出滤波电容选用低内阻电解电容
- 驱动器平均输出功率必须小于电源模块输出功率
- 最大容性负载均在输入电压范围、满负载条件下进行测试
