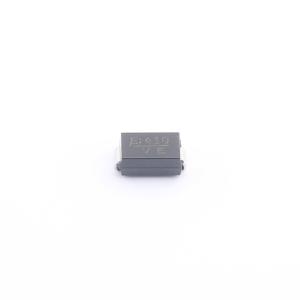

温馨提醒：图片仅供参考，商品以实物为准
SMAJ26CA
26V 47.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 便携式通信、计算和视频设备市场促使半导体行业开发更小的电子元件。提供用于浪涌和ESD保护应用的瞬态电压抑制二极管，采用紧凑型芯片封装DO-214AC (SMA)尺寸。瞬态电压抑制器系列提供5V至495V的工作峰值反向电压选择，击穿电压高达550V。单向器件典型快速响应时间从0V到最小击穿电压小于1.0皮秒，双向器件小于5.0皮秒。芯片二极管符合JEDEC标准，易于用标准贴装设备处理，扁平结构可减少滚动。
- 品牌名称
- BOURNS
- 商品型号
- SMAJ26CA
- 商品编号
- C20608638
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 54.7V | |
| 峰值脉冲电流(Ipp) | 47.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@1ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。 Bourns提供采用紧凑型芯片封装DO - 214AC（SMA）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制二极管系列提供工作峰值反向电压从5 V至495 V的选择，击穿电压最高可达550 V。单向器件从0 V到最小击穿电压的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。 Bourns芯片二极管符合JEDEC标准，易于使用标准贴装设备进行操作，扁平结构可最大程度减少滚动。
商品特性
- 符合RoHS标准*
- 表面贴装SMA封装
- 截止电压：5.0至495伏
- 功率耗散：400瓦
- 获得UL认证
应用领域
- IEC 61000 - 4 - 2 ESD（最低4级）
- IEC 61000 - 4 - 4电快速瞬变脉冲群（EFT）
- IEC 61000 - 4 - 5浪涌
