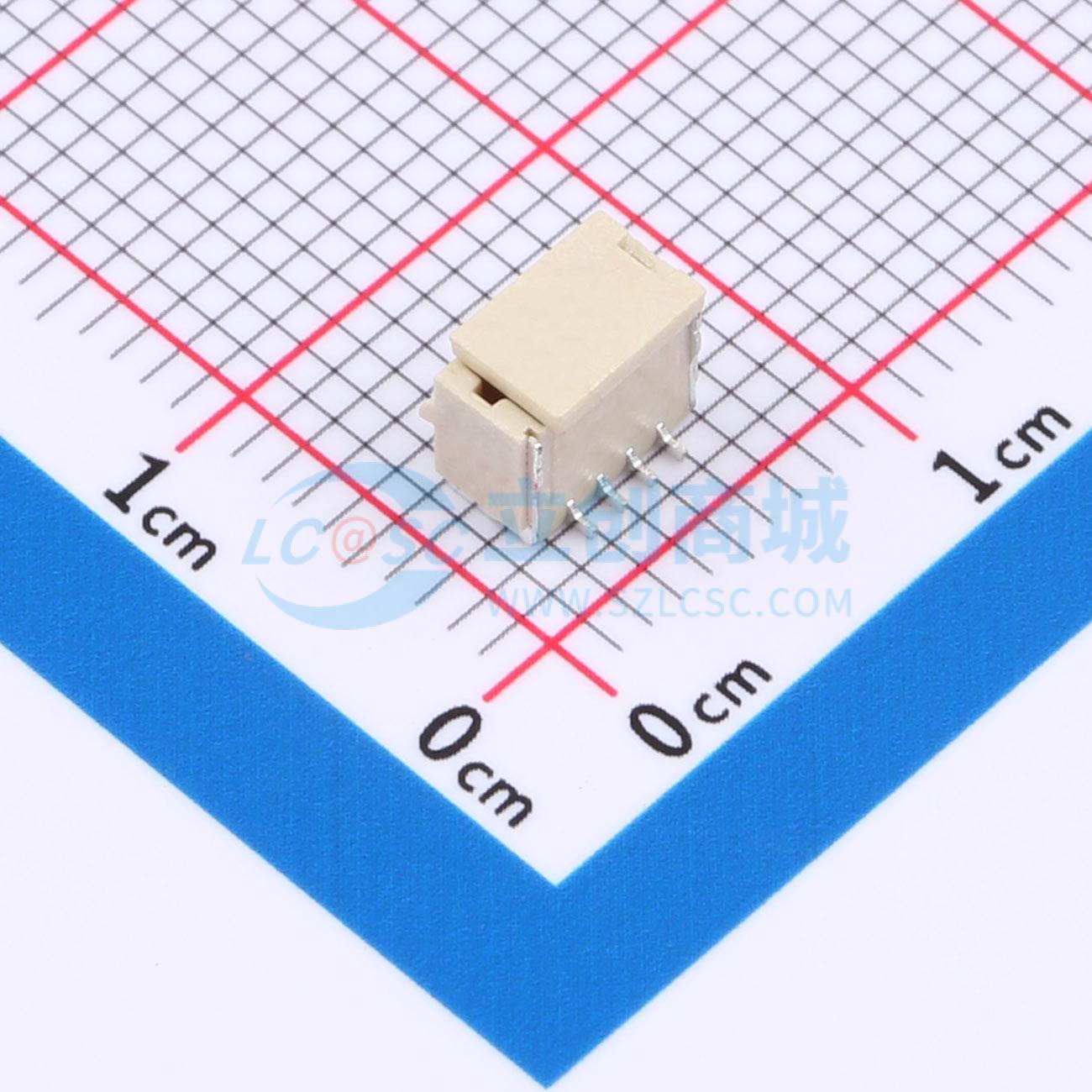

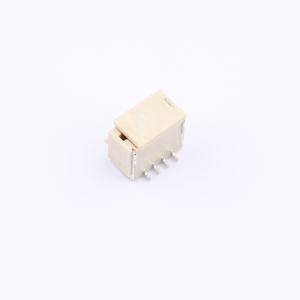

温馨提醒：图片仅供参考，商品以实物为准
XD-G1.0-4PLT
1x4P 1mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XUNDA(讯答)
- 商品型号
- XD-G1.0-4PLT
- 商品编号
- C20608049
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 4.3mm | |
| Y轴-板上底边宽度 | 3.5mm |
商品概述
本规格书内容适用于1.00系列条形连接器，包含了产品的性能、试验方法和试验要求。
商品特性
- 环境温度范围：-25°C ~ +85°C
- 适用线规：AWG #28 ~ #32
- 适用PC板厚度：0.6 ~ 1.2mm
- 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象
- 外观尺寸依照附图
- 相同规格应能互换
