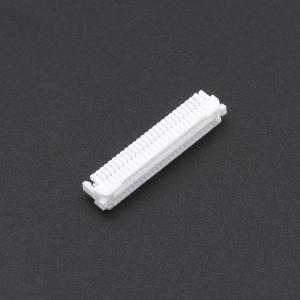

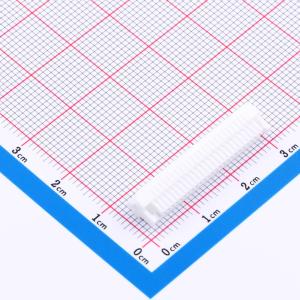

XD-SHC-2*25Y
2x25P 1mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XUNDA(讯答)
- 商品型号
- XD-SHC-2*25Y
- 商品编号
- C20608070
- 商品封装
- P=1mm
- 包装方式
- 袋装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 胶壳(线对板/线对线) | |
| 插孔结构 | 2x25P | |
| 间距 | 1mm | |
| 排数 | 2 | |
| 每排PIN数 | 25 |
| 属性 | 参数值 | |
|---|---|---|
| 颜色 | 白色 | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 工作温度 | -25℃~+85℃ |
商品概述
本规格书内容适用于1.0系列条形连接器，包含了产品的性能、试验方法和试验要求。
商品特性
- 环境温度范围：-25°C ~ +85°C
- 适用线规：AWG #28 ~ #32
- 适用PC板厚度：0.6 ~ 1.2mm
- 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象
- 外观尺寸依照附图
- 相同规格应能互换
- 端子内包装为盘装带料包装、胶壳内包装为塑料带，针座包装为盘装、袋装，装入合格证，注明产品名称、规格型号、数量、出货日期等信息
- 外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期
- 产品在箱内不晃动
- 允许用任何方式运输，但须避免雨雪直淋和阳光照射，不能有碰撞和挤压等机械损伤，运输环境温度为-20°C ~ +50°C
- 包装完毕的连接器应在环境温度为-20°C ~ +40°C，相对湿度≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存
- 贮存期为6个月，超期6个月需重新检查
