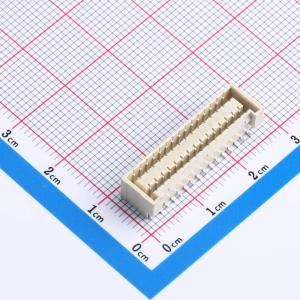

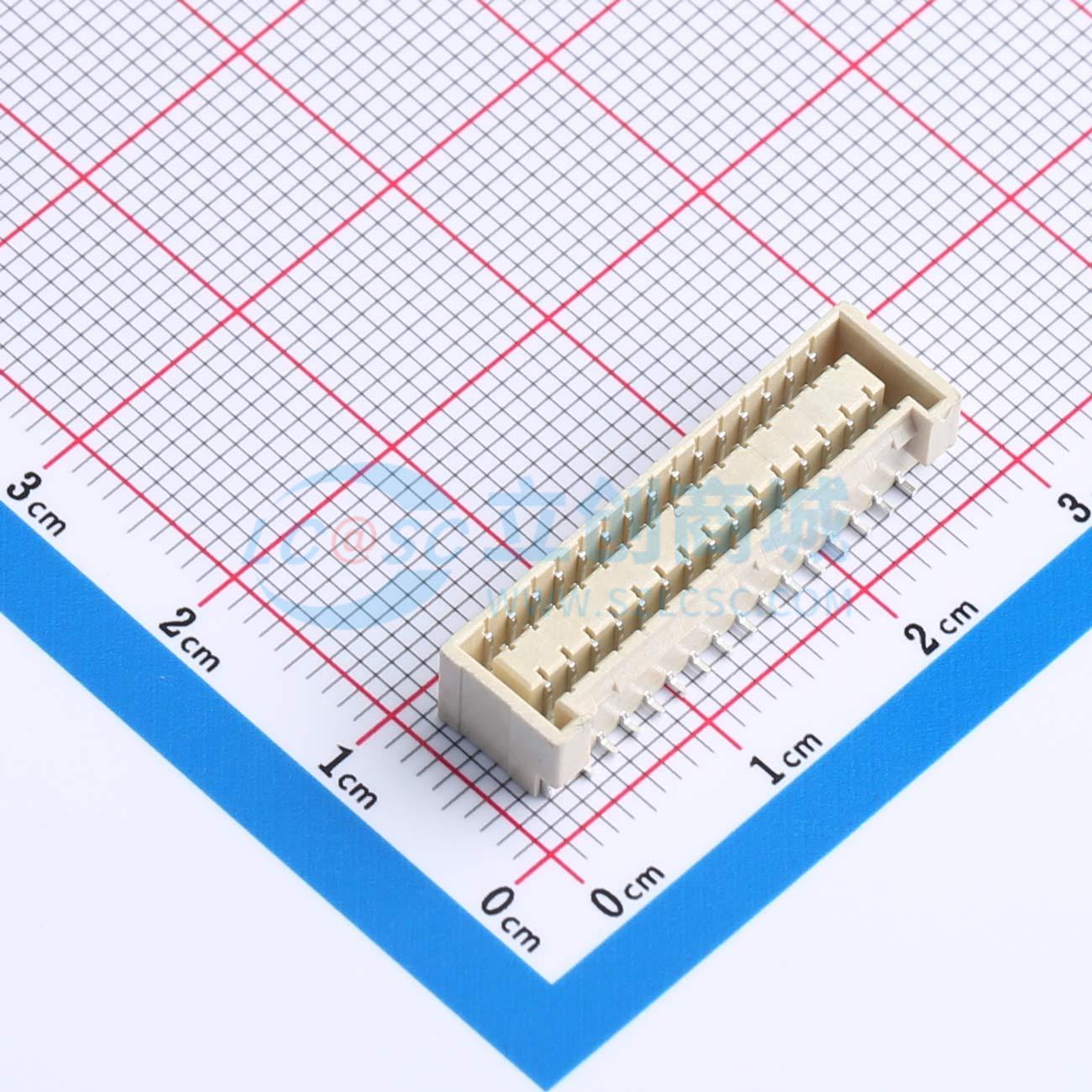

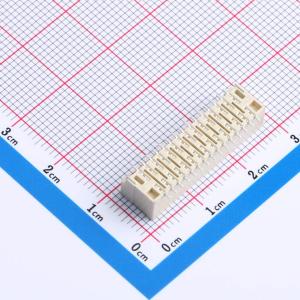

温馨提醒：图片仅供参考，商品以实物为准
XD-ZHD-2*15PLT
2x15P 1.5mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：环境温度范围:-25°C至+85°C。适用线规:AWG #24至#28。适用PC板厚度:0.6至1.6mm。产品表面无有害缺陷、污垢、裂痕及机械损伤;接触件无锈蚀、镀层氧化、脱落等现象。相同规格应能互换
- 品牌名称
- XUNDA(讯答)
- 商品型号
- XD-ZHD-2*15PLT
- 商品编号
- C20608016
- 商品封装
- SMD,P=1.5mm
- 包装方式
- 编带
- 商品毛重
- 1.555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x15P | |
| 间距 | 1.5mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 30P | |
| 排数 | 2 | |
| 每排PIN数 | 15 | |
| 额定电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 100V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 5.7mm | |
| X轴-板上底边长度(间距线) | 26.2mm | |
| Y轴-板上底边宽度 | 8.4mm |
商品特性
- 环境温度范围：-25℃ ~ +85℃
- 适用线规：AWG #24 ~ #28
- 适用PC板厚度：0.6 ~ 1.6mm
- 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、 脱落等现象
- 外观尺寸依照附图
- 相同规格应能互换
- 端子内包装为盘装带料包装、胶壳内包装为塑料带，针座包装为盘装、袋装，（贴）装入合格证，注明产品名称、规格型号、数量、出货日期等信息
- 外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期
- 产品在箱内不晃动
- 允许用任何方式运输，但须避免雨雪直淋和阳光照射，不能有碰撞和挤压等机械损伤，运输环境温度为 -20℃ ~ +50℃
- 包装完毕的连接器应在环境温度为 -20℃ ~ +40℃，相对湿度 ≤ 80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存
- 贮存期为6个月，超期6个月需重新检查
