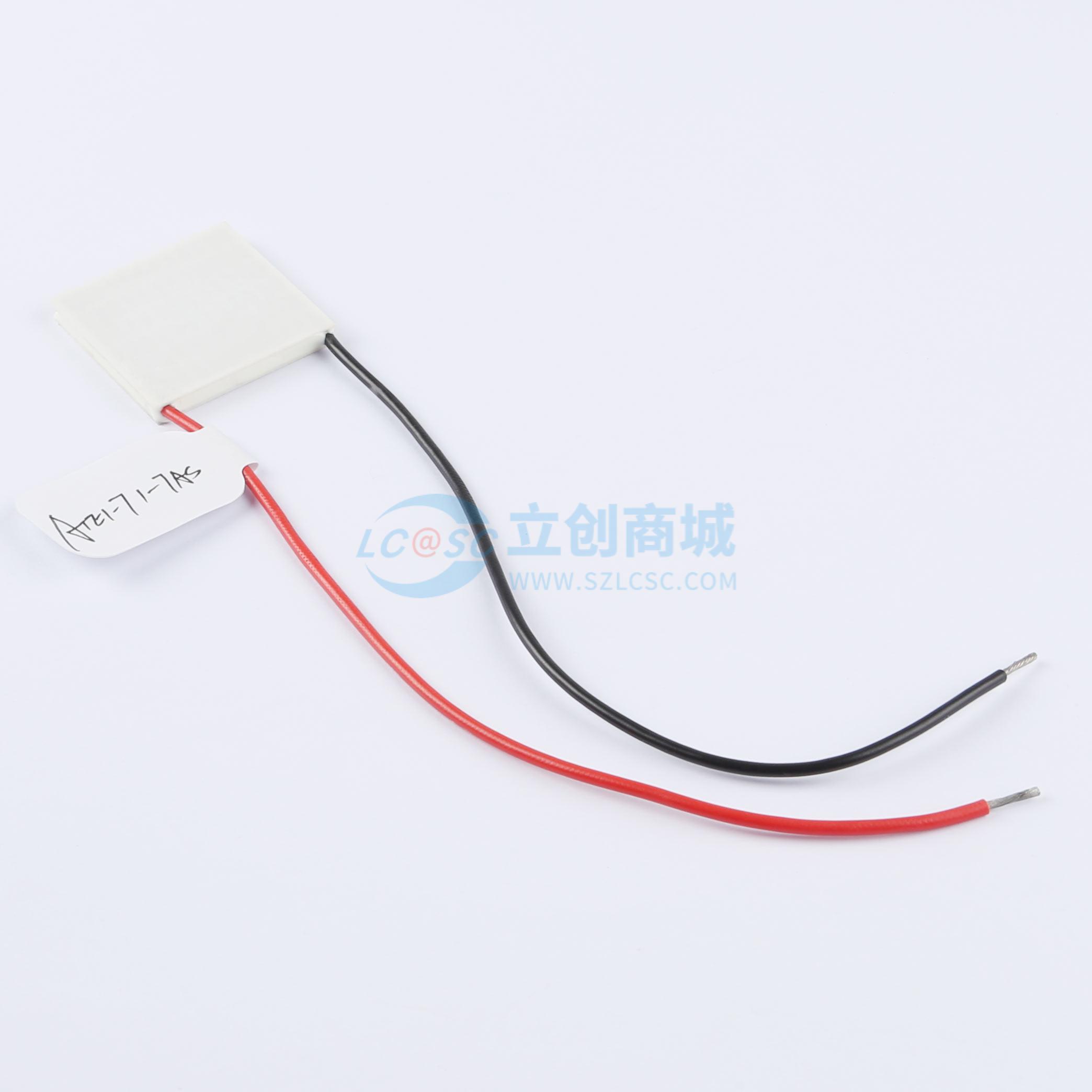

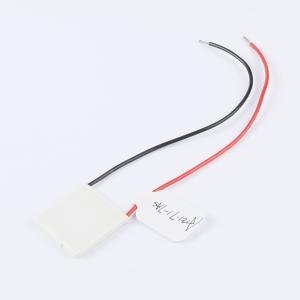

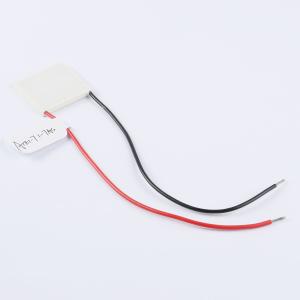

ATE1-71-7AS
TEC模块
- 描述
- TEC 制冷片 最大输入电压: 8.5V; 最大输入电流:7A 珀尔贴对数：71对; 尺寸：30mm*30mm*3.5 常规款温度范围：-55~85℃; 密封
- 品牌名称
- ATI(恒光)
- 商品型号
- ATE1-71-7AS
- 商品编号
- C20606722
- 包装方式
- 袋装
- 商品毛重
- 17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 | |
| 工作电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+85℃ | |
| 功能特性 | - |
商品概述
ATE1-71系列的TEC模块（热电制冷器）有71对珀尔帖元件，最大电压为8.5V，有9种最大电流可供选择，因此功率也不尽相同。此TEC模块用来准确调节目标物体的温度，当与TEC控制器一起工作时，就构成了高度稳定且高效的温度调节系统。ATE1-71系列TEC与热敏电阻一起使用时，能够稳定且精确地感应温度变化。
ATE1-71系列TEC由两片陶瓷片组成，陶瓷片可以安装到平整的金属面上，两者之间要夹有薄薄几层导热填充材料，即散热垫，或是加一层导热膏。安装时，确保持续用力，以使TEC瓷片和金属之间的热接触良好，将热阻减小到最小。
TEC可以承受住加之于表面的垂直力，但是对切向力非常脆弱，尤其是震动切向力。即使一个微小的震动切向力也会造成珀尔帖元件的内部出现裂缝。虽然在造成伤害之初不会引起操作问题，但是问题可能会随着时间而出现，TEC的阻值会慢慢增加，最后停止工作。
如ATE1-71-xAS，型号中“xA”指的是允许进入TEC模块的最大电流。“S”代表密封。所有TEC模块都可以达到一个最大的温差，DTmax = 74.5℃。
有2个不同的运行温度范围可以选择。一个是型号中不带“H”的TEC为 -55℃，另外一个是型号以“H”为结尾的TEC为 -55℃ ~ 200℃。
ATE1-71系列的TEC有两条绝缘导线。正极导线为红色，负极的导线为黑色。
边缘密封的TEC能够防止湿气进入珀尔帖元件，延长TEC的使用寿命。
非密封的TEC的优点是效率高，能够获得更大的温差。
如果在潮湿的环境中使用，建议使用密封TEC，以便使系统获得更长时间的使用寿命以及高可靠性。
在高端应用中，例如TEC和目标物体之间需要良好可靠的热接触时，可在TEC的陶瓷表面镀上金属，这样TEC和目标物体就可以焊接到一起。
商品特性
- 最大输入电压：8.5V
- 成本低廉
- 使用寿命长
- 100%无铅，通过RoHS认证
应用领域
快速调节目标物体的温度并将温度稳定在一个较宽的范围内，准确性高。此模块广泛应用在诸多领域，如固体激光器、冰箱、空调、集成电路、光学元件、CPU、CCD相机等。
