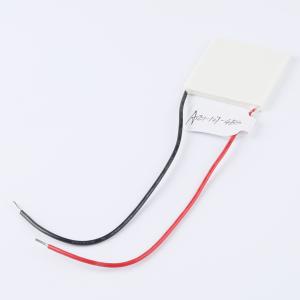

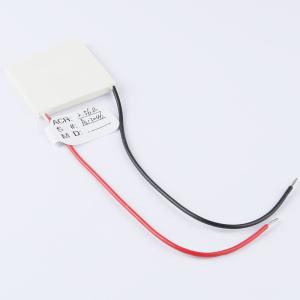

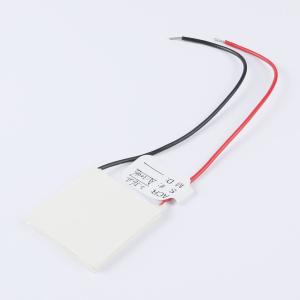

ATE1-127-4BS

ATE1-127 系列的 TEC 模块（热电制冷器）有 127 对珀尔帖元件，最大电压为 15.4V，有 12 种最大电流可供选择，因此功率也不尽相同。此 TEC 模块用来准确调节目标物体的温度，当与 TEC 控制器一起工作时，就构成了高度稳定且高效的温度调节系统。ATE1-127 系列 TEC 与热敏电阻一起使用时，能够稳定且精确地感应温度变化。

ATE1-127 系列 TEC 由两片非常平整的裸陶瓷片组成，陶瓷片可以安装到平整的金属面上，两者之间要夹有薄薄几层导热填充材料，即导热硅胶片，或是涂一层导热硅脂。安装时，确保均匀用力，以使 TEC 瓷片和金属之间的热接触良好，将热阻减小到最小。

TEC 可以承受住加之于表面的垂直力，但是对切向力非常脆弱，尤其是震动切向力。即使一个微小的震动切向力也会造成珀尔帖元件的内部出现裂缝。虽然在造成伤害之初不会引起操作问题，但是问题可能会随着时间而出现，TEC 的阻值会慢慢增加，最后停止工作。

例如 ATE1-127-xASH，型号中“xA”表示允许流过 TEC 模块的最大电流 ，“S”代表密封， “H”代表运行温度高，可达 200℃。所有 TEC 模块能够获得的最大温差 DTmax 是 68℃。

有 2 个不同的运行温度范围可以选择。一个是型号中不带“H”的 TEC 为 -55℃ ~ 85℃， 另外一个是型号以“H”为结尾的 TEC 为 -55℃ ~ 200℃。

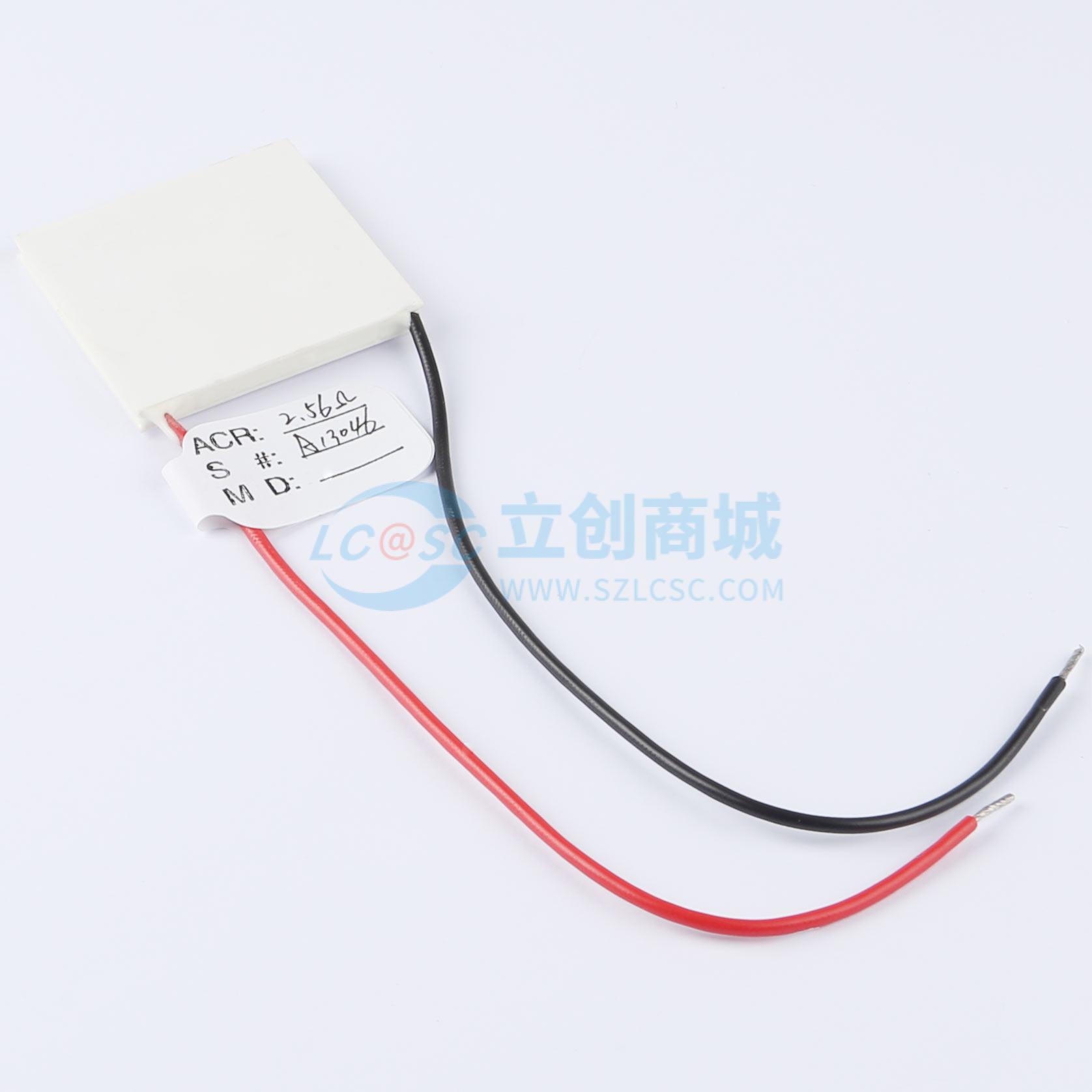

ATE1-127 系列的 TEC 有两条绝缘导线。正极导线为红色，负极的导线为黑色。

边缘密封的 TEC 能够防止水分进入珀尔帖元件，延长 TEC 的使用寿命。非密封的 TEC 的优点是效率高，能够获得更大的温差。

如果在潮湿的环境中使用，建议使用密封 TEC，以便使系统获得更长时间的使用寿命以及高可靠性。

在高端应用中，例如 TEC 和目标物体之间需要良好可靠的热接触时，可使 TEC 的陶瓷表面金属化，这样 TEC 和目标物体就可以焊接到一起。

• 最大输入电压：15.4V
• 成本低廉
• 使用寿命长
• 100% 无铅，通过 RoHS 认证

快速调节目标物体的温度并将温度稳定在一个较宽的范围内，准确性高。此模块广泛应用在诸多领域，如固体激光器、光学元件、CCD、IR 相机、生物技术测试台等。
