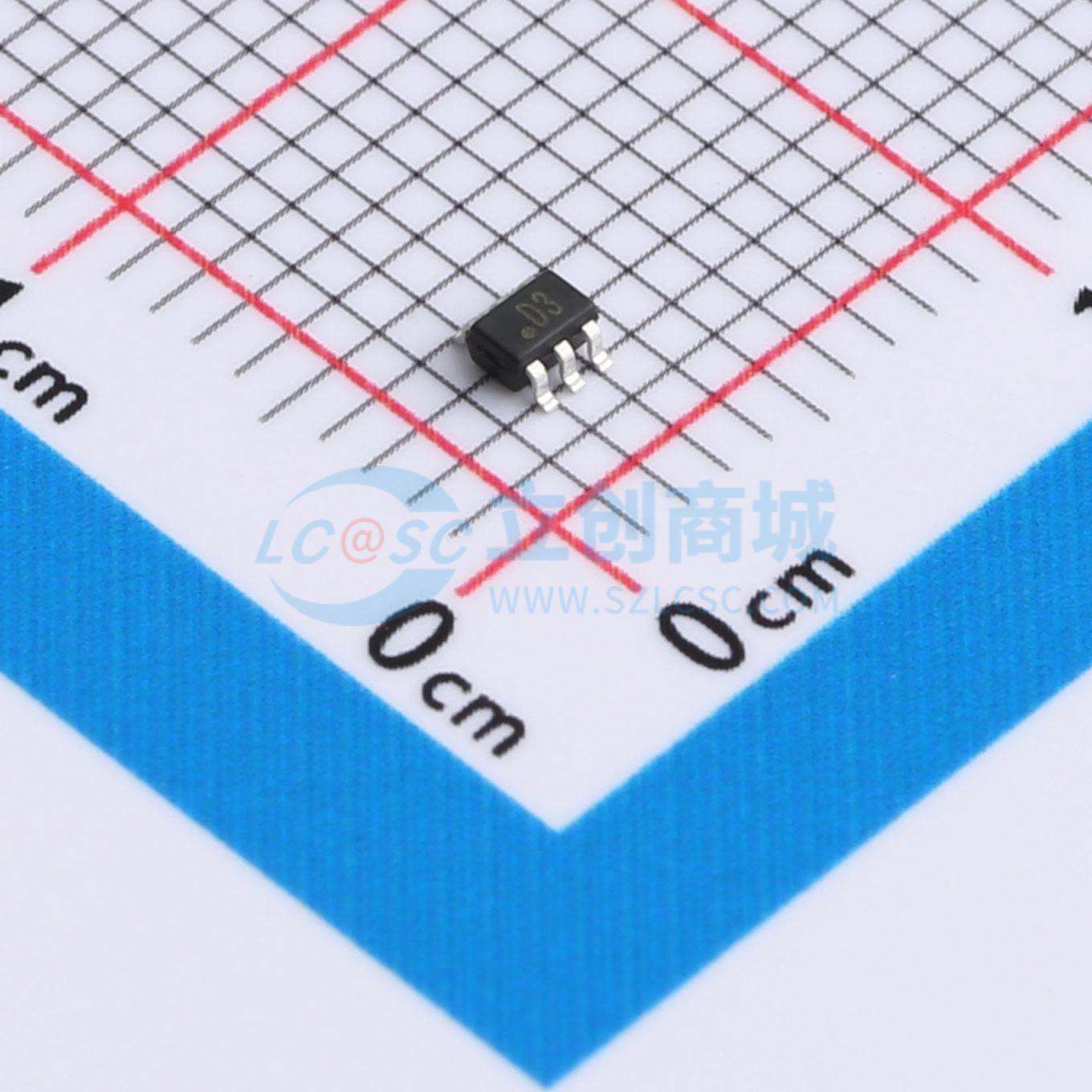

温馨提醒：图片仅供参考，商品以实物为准
UMD3NQ
NPN+PNP数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：环氧树脂符合UL-94 V-0阻燃等级。 湿度敏感度等级1。 内置偏置电阻，无需连接外部输入电阻即可配置反相器电路。 操作只需设置开/关条件，简化电路设计。 简化电路设计：减少电路板空间，减少元件数量。 后缀为“Q”的型号表示符合AEC-Q101标准。应用：控制IC输入。 开关负载
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- UMD3NQ
- 商品编号
- C20605419
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置,1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN+PNP | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 射基极击穿电压(Vebo) | 10V | |
| 最小输入电压(VI(on)) | 3V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | 1.2 | |
| 工作温度 | -55℃~+150℃ | |
| 特征频率(fT) | 250MHz |
商品特性
- 环氧树脂符合UL-94 V-0阻燃等级
- 湿度敏感度等级为1级
- 内置偏置电阻，无需连接外部输入电阻即可配置反相器电路
- 操作时只需设置开/关状态，简化电路设计
- 简化电路设计，减少电路板空间，减少元件数量
应用领域
- IC输入控制
- 负载开关
- 数字系统
