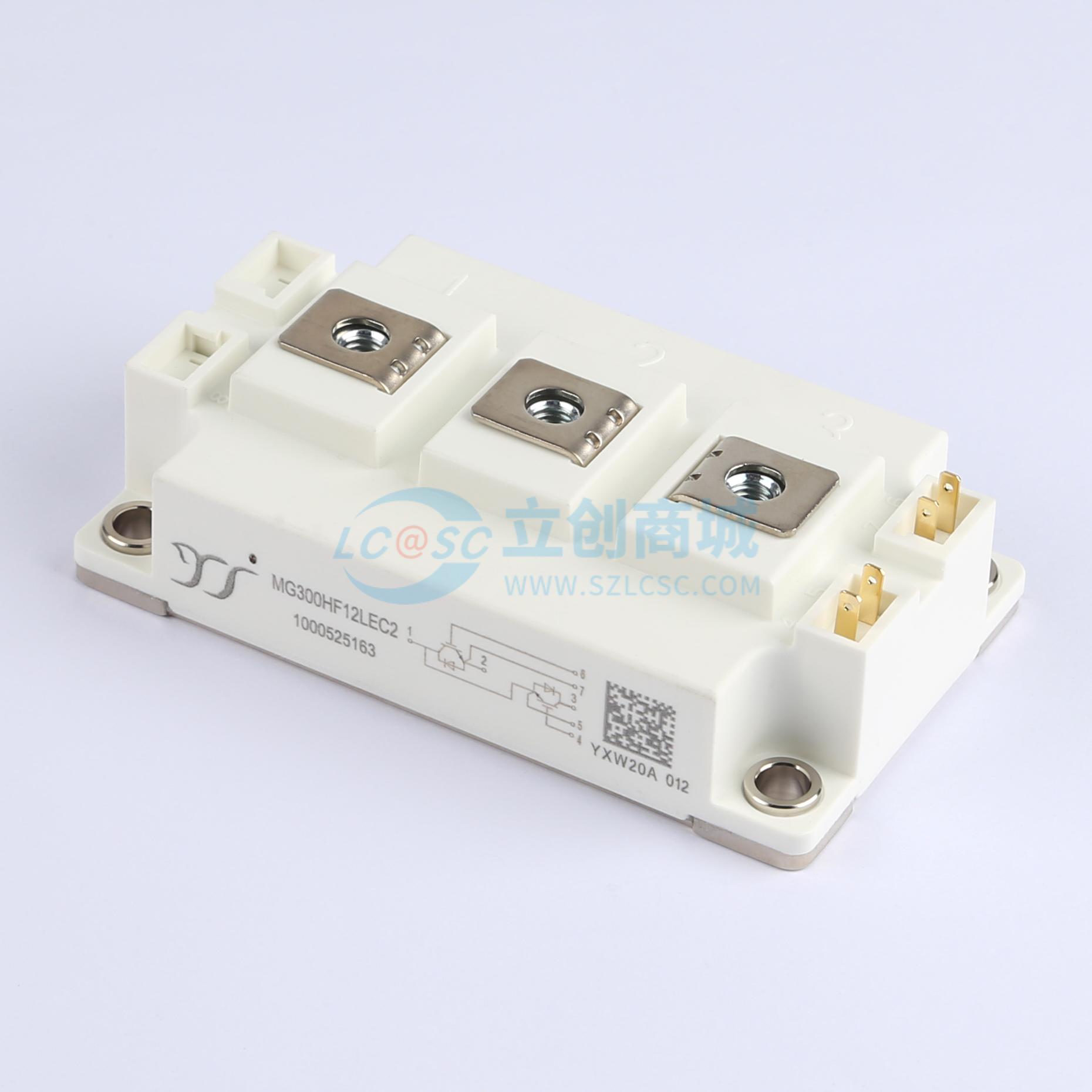

温馨提醒：图片仅供参考，商品以实物为准

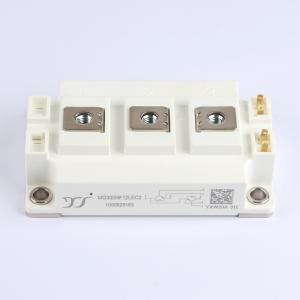

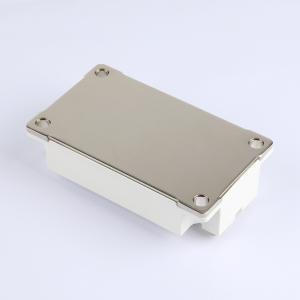

MG300HF12LEC2
1.2kV 300A
- 描述
- 特性：采用NPT技术的高速IGBT。 低开关损耗。 高短路能力（10μs）。 包含超快速软恢复反并联FWD。 低电感。 最高结温150℃。应用：高频驱动器。 太阳能逆变器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG300HF12LEC2
- 商品编号
- C20602003
- 商品封装
- C2
- 包装方式
- 盒装
- 商品毛重
- 322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 2kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 300A | |
| 集射极饱和电压(VCE(sat)) | 3.5V@300A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@12mA | |
| 栅极电荷量(Qg) | 3.4uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 19.3nF | |
| 反向传输电容(Cres) | 1.2nF | |
| 开启延迟时间(Td(on)) | 105ns | |
| 关断延迟时间(Td(off)) | 288ns | |
| 导通损耗(Eon) | 33.5mJ | |
| 关断损耗(Eoff) | 8.3mJ | |
| 工作温度 | -40℃~+125℃ |
