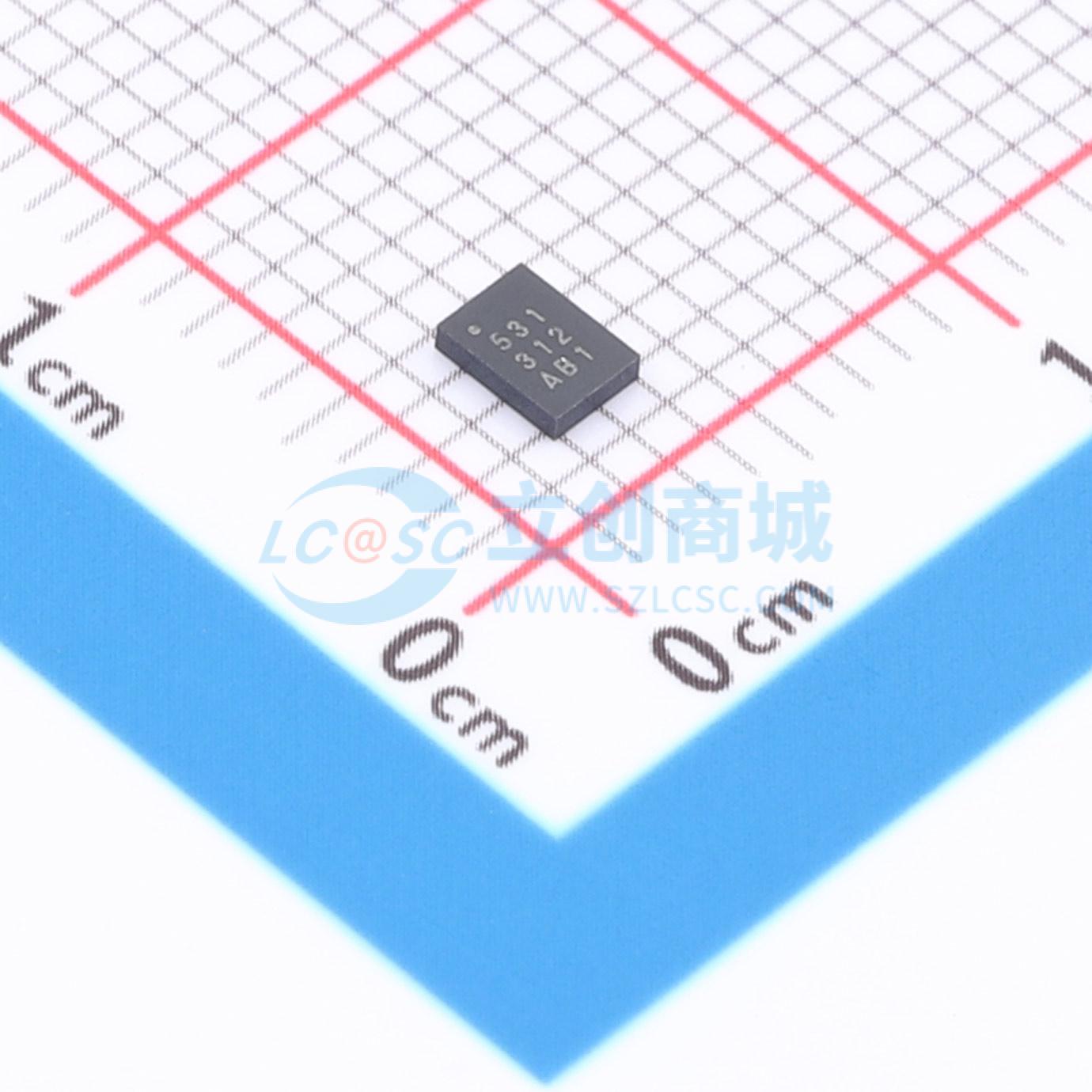

DA14531-01000FX2

DA14531 是一款集成了 2.4 GHz 收发器和 Arm Cortex-M0+ 微控制器的超低功耗系统级芯片，其 RAM 容量为 48 kB，并包含 32 kB 的一次性可编程存储器。该芯片可作为独立应用处理器或在托管系统中作为数据泵使用。其无线电收发器、基带处理器和经过认证的低功耗蓝牙协议栈完全符合蓝牙低功耗 5.1 标准。DA14531 拥有用于实现蓝牙 LE 链路层的专用硬件以及用于增强连接能力的接口控制器。其蓝牙 LE 固件包含 L2CAP 服务层协议、安全管理器、属性协议、通用属性配置文件和通用访问配置文件，支持蓝牙技术联盟发布的所有配置文件以及自定义配置文件。DA14531-01 型号针对仅作为外设的应用进行了优化，与 DA14531-00 型号相比，在典型的蓝牙 LE 应用中可提供约 25% 的额外用户 RAM，且引脚兼容。该器件适用于一次性用品、无线传感器节点、信标、接近标签和追踪器、智能人机接口设备（触控笔、键盘、鼠标和触控板）、玩具以及医疗和工业应用。

• 兼容蓝牙 5.1 标准，并符合 ETSI EN 300 328 和 EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）以及 ARIB STD-T66（日本）规范
• 支持最多三个蓝牙低功耗连接
• 典型冷启动至可广播状态时间为 35 ms
• 处理能力：16 MHz 32 位 Arm Cortex-M0+ 处理器，带 SWD 接口
• 物联网基准测试得分：18300 EEMBC IoTMark-Bluetooth LE
• 专用链路层和 AES-128 加密处理器
• 基于软件的真随机数发生器
• 存储器：32 kB 一次性可编程存储器，48 kB 可保持系统 RAM，144 kB ROM
• 电源管理：集成降压/升压直流-直流转换器
• 降压模式：1.8 V ≤ V_BAT_HIGH ≤ 3.6 V
• 升压模式：1.1 V ≤ V_BAT_LOW ≤ 1.65 V
• 无时钟休眠模式：降压模式 270 nA，升压模式 240 nA
• 内置温度传感器用于芯片温度监控
• 时钟：32 MHz 晶振和 32 MHz RC 振荡器，32 kHz 晶振和 32/512 kHz RC 振荡器，15 kHz RCX 振荡器可作为晶振替代
• 可编程复位电路
• 2 个具有捕获和脉宽调制功能的通用定时器
• 数字接口：GPIO 数量为 6 个（WLCSP17 封装）或 12 个（FCGQFN24 封装），2 个 UART（一个带流控制），主/从 SPI 接口（主模式最高 32 MHz），I2C 总线支持 100 kHz 和 400 kHz，支持 3 轴的正交解码器，键盘控制器
• 模拟接口：4 通道 10 位模数转换器
• 无线电收发器：全集成 2.4 GHz CMOS 收发器，单线天线
• 发射电流：3.5 mA，接收电流：2.2 mA（系统电流，使用直流-直流转换器，V_BAT_HIGH = 3 V，输出功率 0 dBm）
• 可编程发射输出功率范围：-19.5 dBm 至 +2.5 dBm
• 接收灵敏度：-94 dBm
• 封装：WLCSP 17 焊球，尺寸 1.7×2.05 mm，间距 0.5 mm；FCGQFN 24 引脚，尺寸 2.2×3 mm，间距 0.4 mm
• 型号变体：531-00 支持 LE 中心和外设角色，531-01 仅支持 LE 外设角色

• 医疗应用
• 一次性用品
• 信标
• 接近标签和追踪器
• 无线传感器节点
• 健身追踪器
• 消费类健康设备
• 智能手表
• 人机接口设备
• 触控笔
• 键盘
• 鼠标设备
• 触控板
• 玩具
• 工业设备
