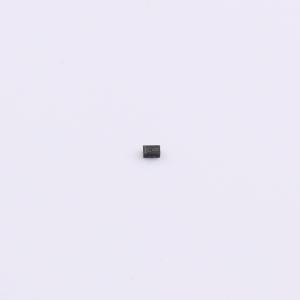

温馨提醒：图片仅供参考，商品以实物为准
SLE5VFBN102
TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLE5VFBN102是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLE5VFBN102的最大电容为12pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLE5VFBN102
- 商品编号
- C20539683
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 12pF |
商品概述
SLE5VFBN102是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLE5VFBN102的最大电容为12pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
SLE5VFBN102采用超小型DFN1006封装。每个SLE5VFBN102器件可保护一条数据线。它为系统设计人员提供了在空间有限的情况下保护单条数据线的灵活性。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30kV（空气放电）
- ±30kV（接触放电）
- 符合IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 具备电缆放电事件（CDE）保护
- 针对高速线路优化封装
- 超小型封装（1.0mm×0.6mm×0.4mm）
- 可保护一条数据、控制或电源线
- 低电容
- 低泄漏电流
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数字端口
- 用户识别模块（SIM）卡
