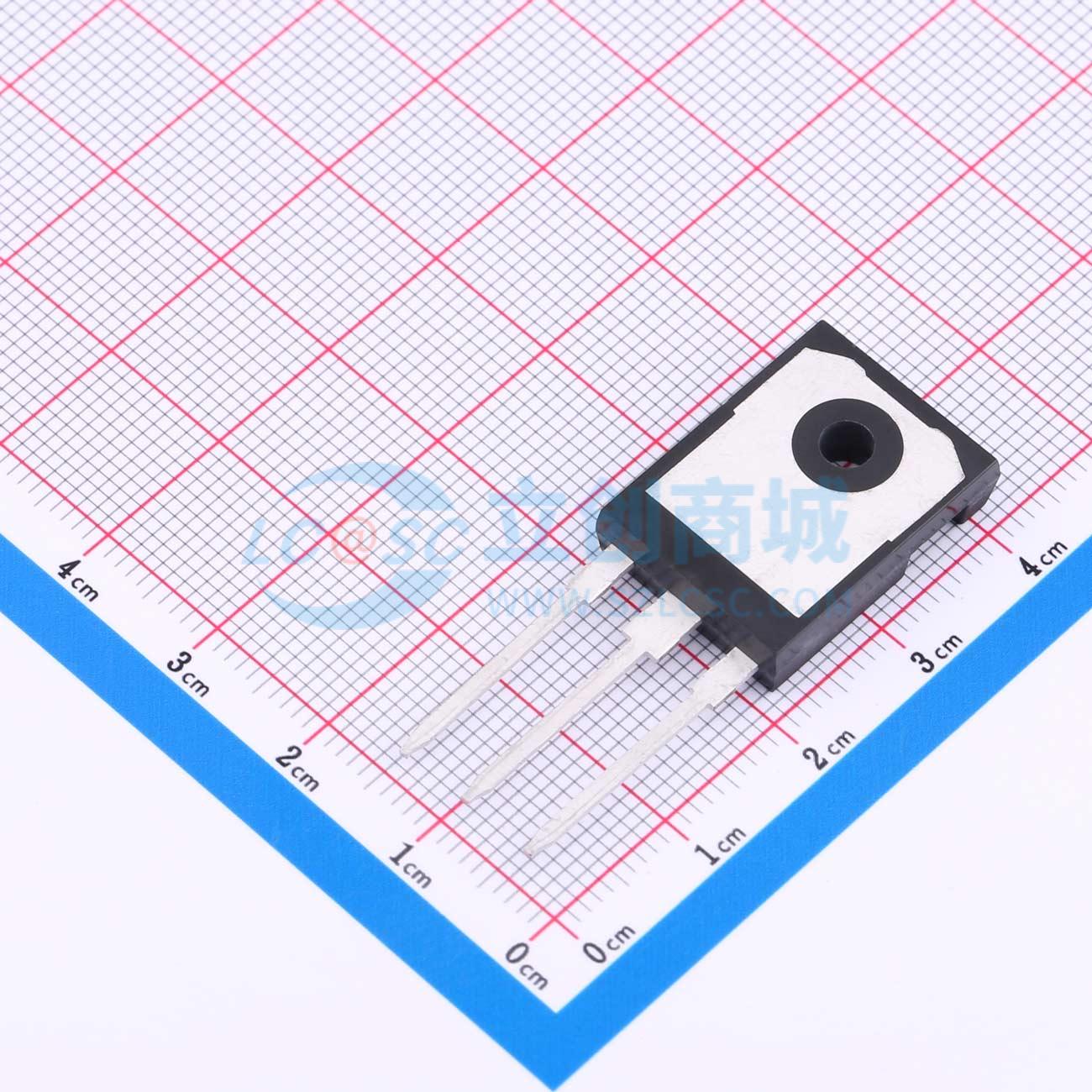

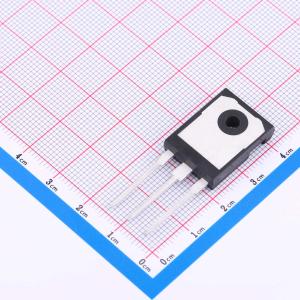

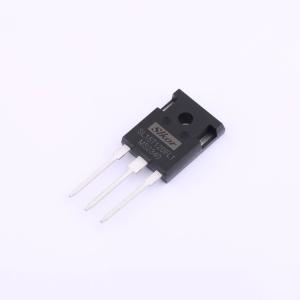

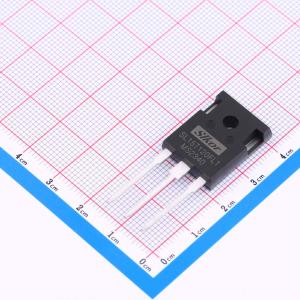

温馨提醒：图片仅供参考，商品以实物为准
SL15T120FL1
1.2kV 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 沟槽FS技术。 符合RoHS标准的产品。应用：通用逆变器。 感应加热（IH）
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL15T120FL1
- 商品编号
- C20539702
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 238W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 112nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.26nF@25V | |
| 开启延迟时间(Td(on)) | 10ns | |
| 关断延迟时间(Td(off)) | 52ns | |
| 导通损耗(Eon) | 380uJ | |
| 关断损耗(Eoff) | 670uJ | |
| 反向恢复时间(Trr) | 283ns | |
| 工作温度 | -40℃~+175℃ |
