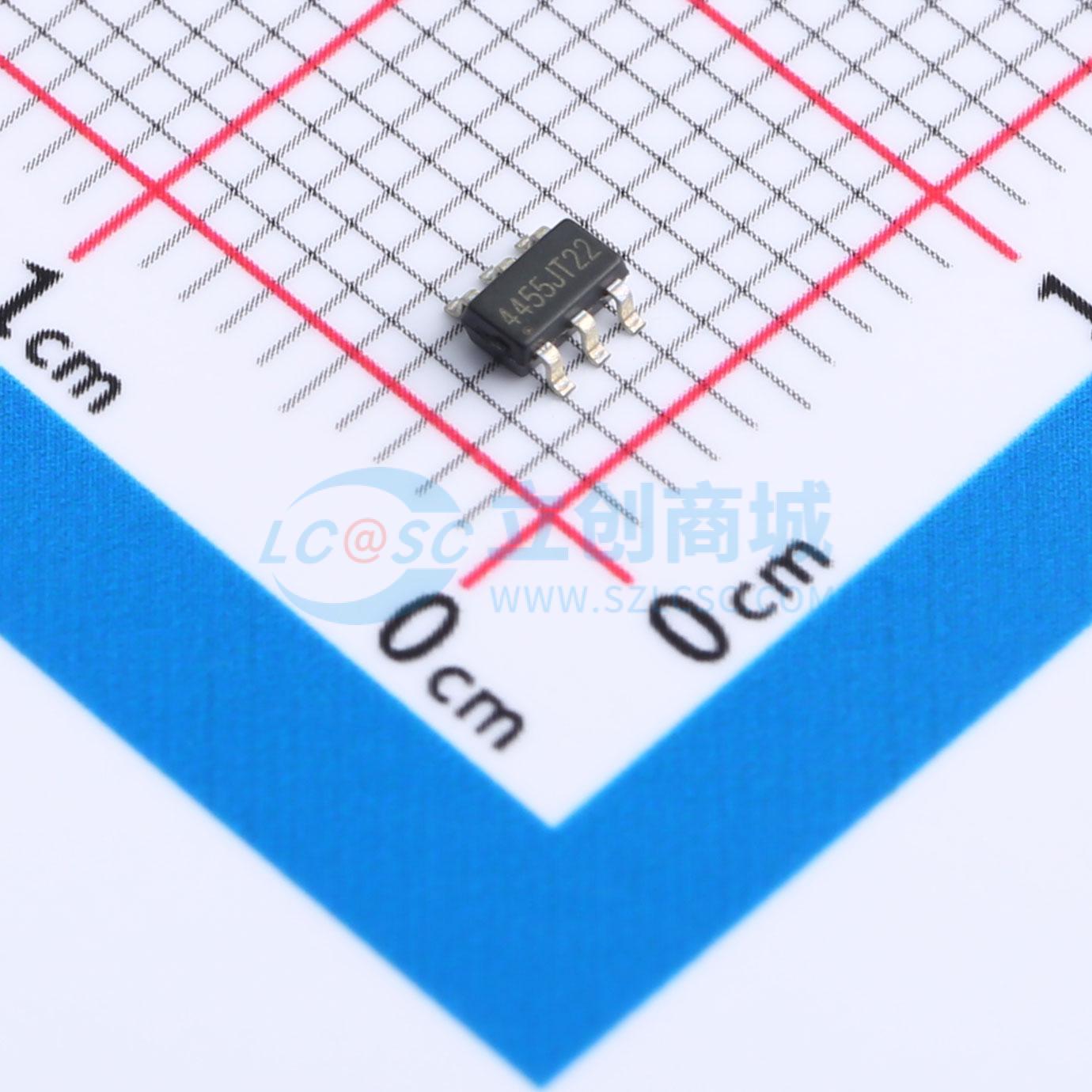

VG4455
4455无线射频芯片 ASK/OOK发射芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 433/315M 无线发射芯片
- 品牌名称
- Vollgo(沃进)
- 商品型号
- VG4455
- 商品编号
- C20539413
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 250MHz~450MHz | |
| 工作电压 | 1.8V~5V | |
| 输出功率 | 12dBm | |
| 数据速率 | 10Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 18mA；17mA | |
| 典型应用频率 | 433MHz；315MHz | |
| 工作温度 | -40℃~+120℃ | |
| 类型 | 发射器 | |
| 功能特性 | - |
商品概述
VG4455是一款低功耗高性能的315MHz/433MHz短距离无线通讯发射机电路，支持ASK调制方式，所有调谐都可在芯片内自动完成。片内集成了PLL和功率放大器等电路，具有低功耗、宽工作电压、大输出功率等特点。PLL为发射机提供载波信号，工作频点较低（433MHz和315MHz），采用环形振荡器提供本振信号，环路中采用固定的分频电路，并内置环路滤波器，整体功耗控制在1mA以下。功率放大器将输入信号进行功率放大，采用漏极开路输出，外接扼流电感结构。应用时采用π型窄带匹配网络，提高谐波抑制，保证输出信号功率大于10dBm。VG4455采用SOT23 - 6封装。该发射机应用于315MHz~433MHz低功耗、低成本短距离收发前端，由频率合成器（PLL）和功率放大器等电路组成，具有高集成度、低功耗性能，发射功率达到12dBm。芯片内部包含一个使能控制电路，当Din = 1时，PLL与PA处于工作状态，当Din = 0时，PA被立刻关断，PLL经过大概40ms后被延时关断。
商品特性
- 工作电压范围：DC +1.8V~5.0V
- 工作频率范围：250MHz~450MHz
- 工作电流：17mA/12dBm(433MHz)，18mA/12dBm(315MHz)
- 输出功率：≤12dBm
- 关断模式下消耗电流：<100nA
- 工作温度范围：-40℃~+120℃
应用领域
遥控门禁系统、胎压监测设备、遥控风扇、照明开关、无线传感数据传输
