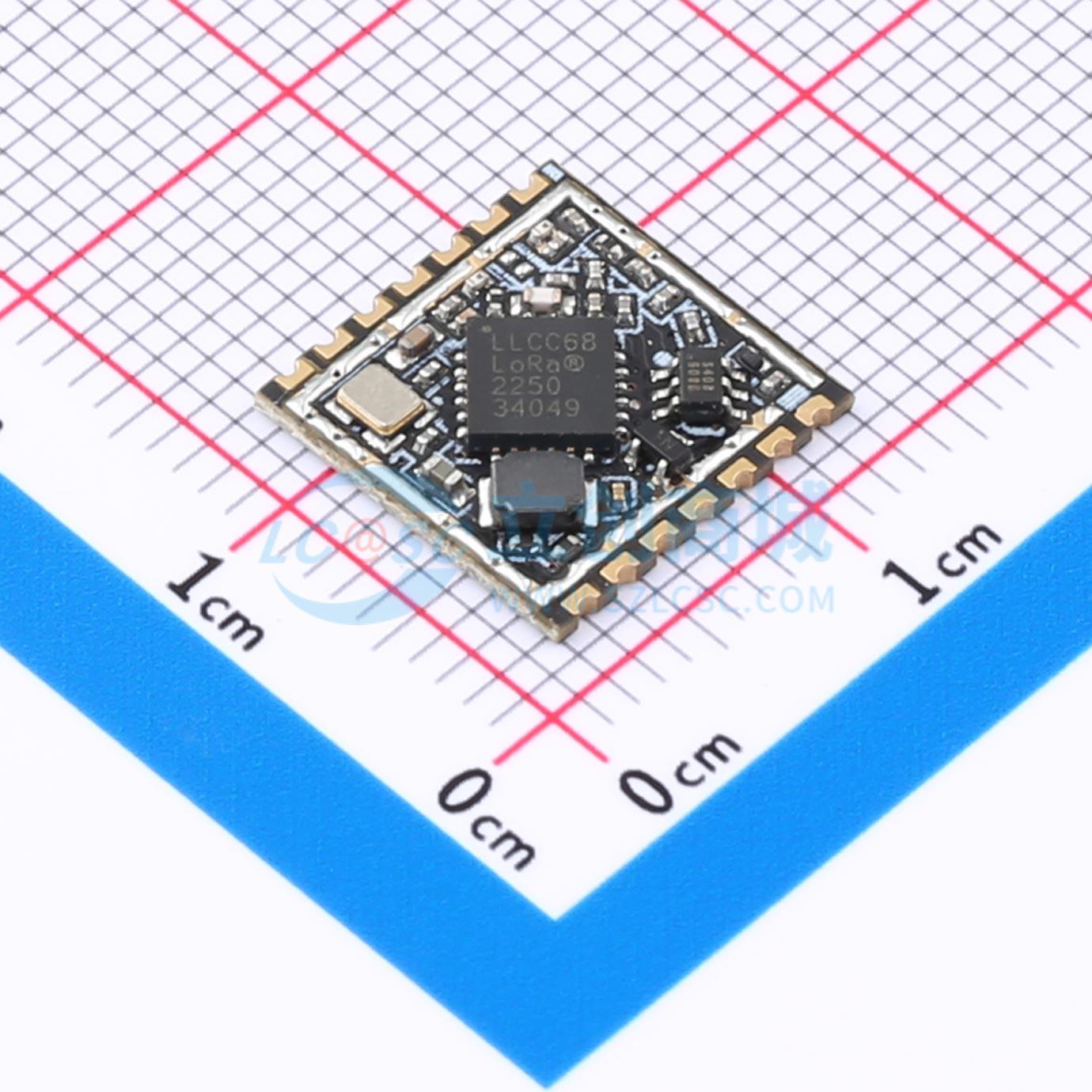

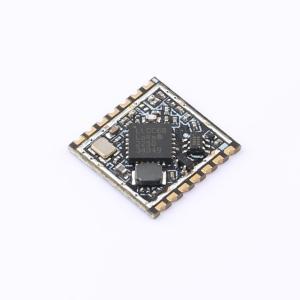

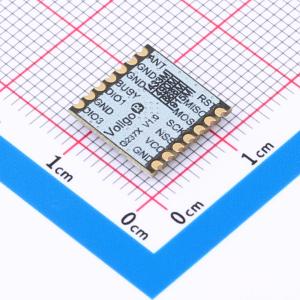

LLCC68-433-LORA

LLCC68极小尺寸lora无线模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SEMTECH芯片LLCC68. 支持LoRa 和FSK 调制解调器 151 dB 最大链路预算高达+22 dBm输出功率小于5mA 的低RX电流集成DC-DC 转换器和LDO两种电源供电模式 LORA模式下通讯波特率从1.76 kbps 到62.5 kbps 可编程高接收灵敏度：低至–129 dBm
品牌名称: Vollgo(沃进)
商品型号: LLCC68-433-LORA
商品编号: C20539417
商品封装: SMD,11.5x11.5mm
包装方式: 托盘
商品毛重: 1.25克(g)

商品参数

商品概述

LLCC68-XXX-LORA系列无线模块是一款小尺寸、低功耗、远距离的双向无线收发模块。LLCC68亚GHz无线收发器非常适合长距离无线应用。有效接收电流消耗为4.2mA，专为电池供电应用而设计。LLCC68内置高效功率放大器，最高可达+22 dBm；该模块可支持用于LPWAN用例的LoRa调制和用于传统用例的(G)FSK调制，参数高度可配置，以满足工业和消费应用的不同需求。LoRa调制方法与LoRa联盟发布的技术规范兼容。该无线模块适用于符合无线电法规的系统，包括但不限于ETSI EN 300 220、FCC CFR 47 Part 15、中国法规要求和日本ARIB T-108。无线收发器支持150 MHz至960 MHz的连续频率覆盖，使其能够支持全球所有主要的亚GHz ISM频段。该模块集成了所有与RF相关的功能和器件。用户无需深入了解RF电路设计，即可使用该模块轻松开发性能稳定、可靠性高的无线解决方案和无线物联网设备。

商品特性

支持LoRa和FSK调制解调器，最大链路预算151 dB
最高+22 dBm输出功率
低接收电流小于5 mA
集成DC-DC转换器和LDO两种供电模式
LORA模式可编程，速率从1.76 kbps到62.5 kbps
高接收灵敏度：低至–129 dBm

应用领域

智能抄表
供应链与物流
楼宇自动化
农业传感器
智慧城市
零售店传感器
资产跟踪
路灯
停车传感器
环境传感器
医疗保险
安全与安保传感器
远程控制应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	发射功率	22dBm
	接口类型	SPI
	调制方式	LoRa；GFSK；FSK
	工作电压	1.8V~3.7V

	属性	参数值
	天线形式	邮票孔天线
	接收电流	4.2mA
	发送电流	118mA
	接收灵敏度	-129dBm
	工作温度	-40℃~+85℃
