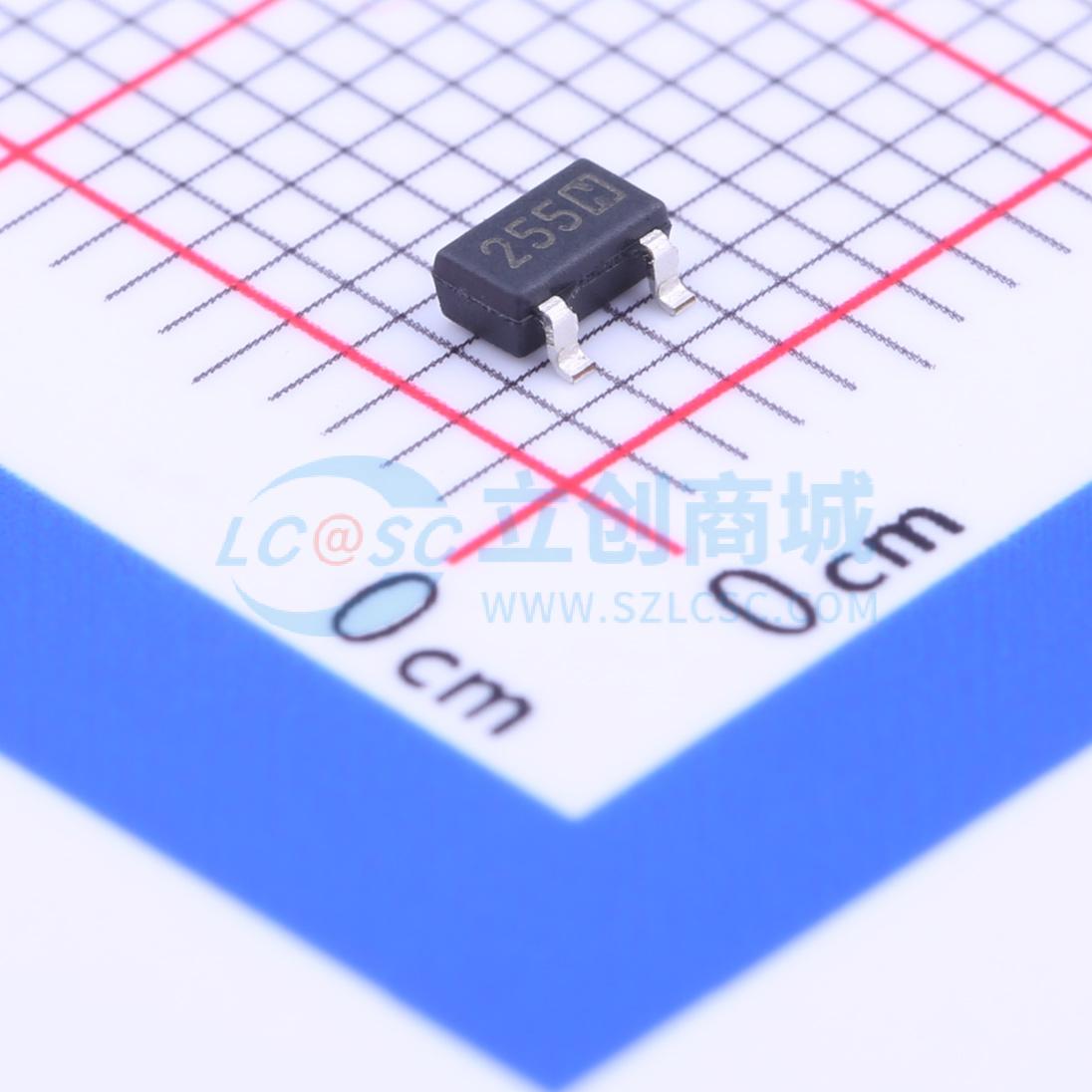

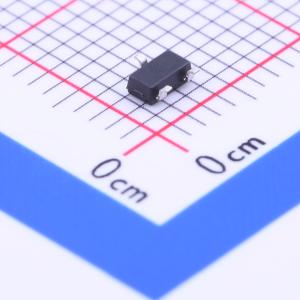

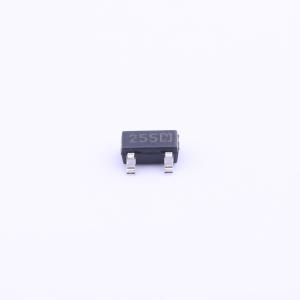

温馨提醒：图片仅供参考，商品以实物为准
XC6202P362MR
3.6V 150mA 20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6202P362MR
- 商品编号
- C216621
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 3.6V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 200mV@(30mA)；670mV@(100mA) | |
| 静态电流(Iq) | 10uA | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6202系列是采用CMOS和激光微调技术制造的高精度、低功耗、高电压输入正电压稳压器。XC6202由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。 输出电压可在1.8V至18V范围内以0.1V为步长进行选择。该系列还与低ESR陶瓷电容兼容，可增强输出稳定性。 由于内置了限流电路，该IC可在输出短路等情况下防止过冲电流。 提供SOT - 23、SOT - 89、SOT - 223和USP - 6B封装。
商品特性
- 最大输出电流：150mA（在功耗范围内）
- 最大工作电压：20V
- 输出电压范围：1.8V~18V（以0.1V递增）
- 高精度：±2%
- 低功耗：10μA（典型值）
- 线性调整率：0.01% / V（典型值）
- 压差：30mA时为200mV；100mA时为670mV
- 工作温度范围：-40°C~85°C
- 与低ESR电容兼容：陶瓷电容
- 内置限流电路
- 封装：SOT - 23、SOT - 89、SOT - 223、USP - 6B
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 多功能电源
- 笔记本电脑/平板电脑
- 数码相机/摄像机
- 参考电压源
