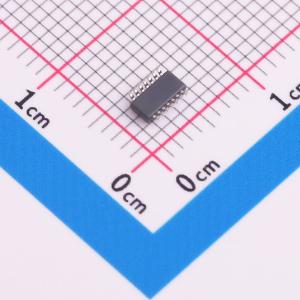

TPSF12C1DYYR

TPSF12C1是一款有源滤波器IC，旨在减少单相交流电源系统中的共模（CM）电磁干扰（EMI）。 配置了电压感应和电流注入（VSCI）的有源EMI滤波器（AEF）使用电容倍增电路来模拟传统无源滤波器设计中的Y电容。该器件使用一组感应电容来感应每条电源线上的高频噪声，并使用注入电容将抵消噪声的电流注入回电源线。有效有源电容由电路增益和注入电容设定。AEF的感应和注入阻抗使用相对较低的电容值和较小的元件占位面积。该器件包括集成滤波、补偿和保护电路，以及一个使能输入。 TPSF12C1为EMI测量感兴趣的频率范围内的CM噪声提供了极低阻抗的路径。在指定频率范围的低端（例如，150 kHz至3 MHz）实现高达30 dB的CM噪声降低，显著减小了CM滤波器实现的尺寸、重量和成本。

• 具备功能安全能力，提供有助于功能安全系统设计的文档。
• 电压感应、电流注入有源EMI滤波器，针对CISPR 11和CISPR 32 B类传导EMI要求进行了优化。
  • 在适用的EMI频率范围（150 kHz至3 MHz）内，共模发射的阻抗较低。
  • 扼流圈尺寸、重量和成本降低50%以上。
  • 典型峰值注入电流为±80 mA。
  • 放大器单位增益带宽为113 MHz。
• 宽电源电压范围为8 V至16 V。
• 结温范围为–40°C至150°C。
• 单相交流电源系统的外部配置简单。
  • 集成感应滤波器和求和网络。
  • 线频率下的漏电流较低。
  • 补偿网络简化。
• 具有固有的保护特性，设计坚固。
  • 以最少的外部元件数量承受6 kV（IEC 61000 - 4 - 5）的浪涌。
  • 具有用于远程开关控制的使能引脚。
  • 带迟滞的VDD电压欠压锁定（UVLO）保护。
  • 带迟滞的热关断保护。
• 采用4.2 mm × 2 mm的SOT - 23 14引脚（DYY）封装。

• 电力输送——高密度服务器机架电源
• 暖通空调电机控制
• 焊机、逆变器和其他工业系统
• 电信AC/DC整流器
