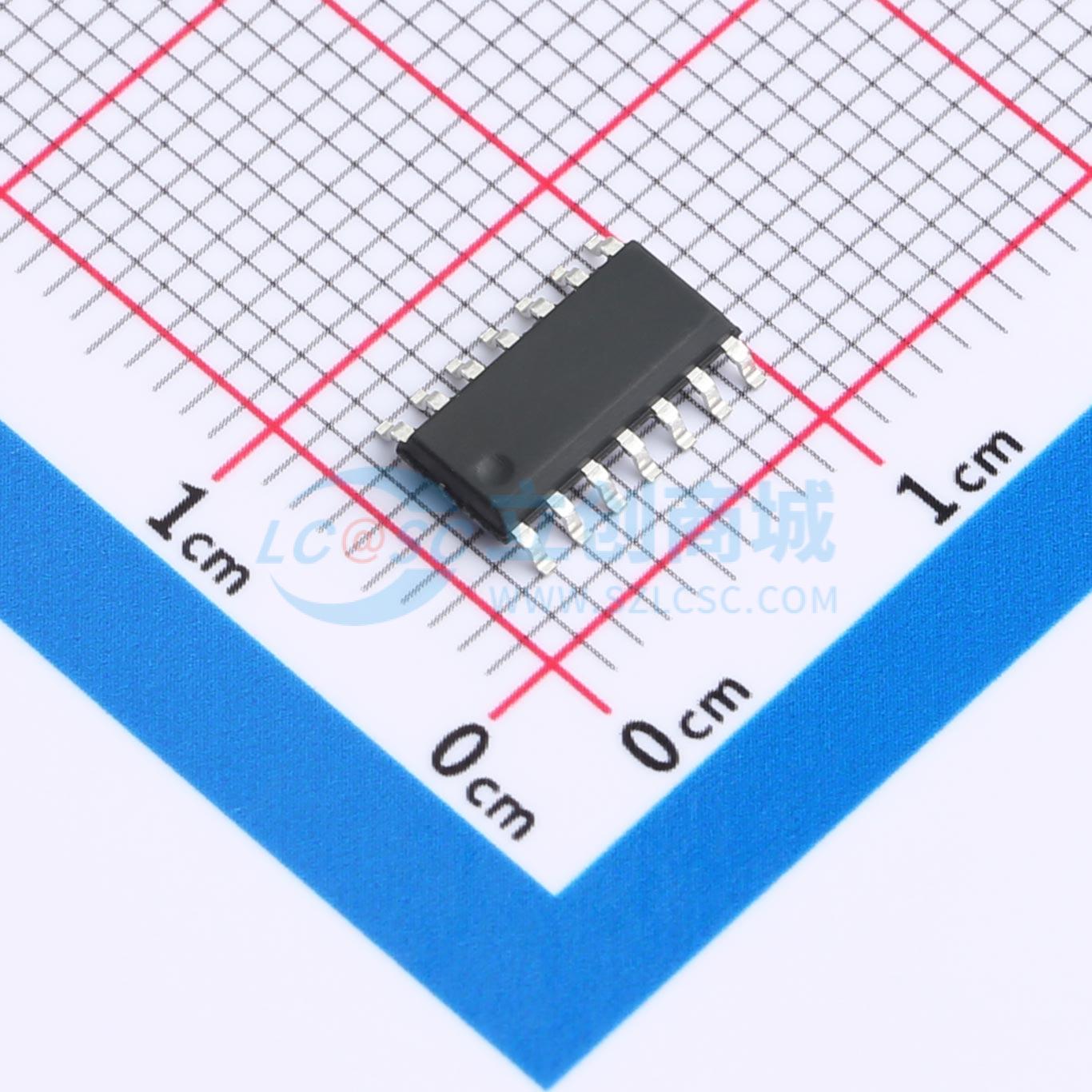

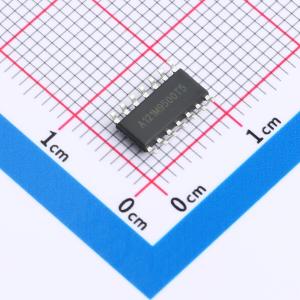

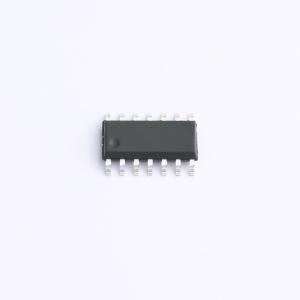

HC18M121B1-SOP14-T

HC18M121B1 是一颗采用高速低功耗CMOS 工艺设计开发的8 位高性能精简指令单片机，内部有2K14 位多次可编程ROM(MTP-ROM)， 1288 位的数据寄存器（RAM），2 组双向I/O 口，三个Timer 定时器/计数器，两个Timer 控制的PWM 模块。一个14 通道的12 位模数转换器，多个系统时钟，四种系统工作模式以及多个中断源。这款单片机可以广泛应用于小家电类、数码电量类、电动车码表等产品。

• 存储器配置：
  • 程序存储器（MTP ROM）空间： 2K*14 位
  • 数据存储器（RAM）空间： 128*8 位
• 强大的指令系统：
  • 39条高性能精简指令
  • 大部分指令皆可在一个机器周期完成
  • 支持立即、直接和间接寻址模式
  • 8级堆栈缓存器
• I/O 引脚配置：
  • 最多14个IO口均具有可编程的上下拉
  • 2组双向I/O口：PORTA，PORTB
  • 具有唤醒功能的电平变化中断端口：PORTA，PORTB
  • 具有唤醒功能的外部中断引脚：PORTB0（INT0），PORTB1（INT1）可设置触发边沿
• BOR：1.8V/2.0V/2.7V/3.6V
• 中断：
  • 定时器中断：Timer0和Timer1，Timer2
  • INT0，INT1外部中断
  • 端口电平变化中断
  • ADC中断
• 定时器：
  • 看门狗计数器（WDT）
  • Timer0：带有8位预分频器的8位定时器/计数器
  • Timer1：带有预分频器的1个PWM功能的8位定时器
  • Timer2：带有预分频器的1个PWM功能的10位定时器
• 系统时钟：
  • 内建高精度16MHz RC时钟
  • 内建40KHz低频RC时钟
  • 高频晶体振荡器：最高4MHz
  • 低频晶体振荡器：32.768KHz
• ADC：
  • 12位转换分辨率
  • 最多14个模拟输入通道（13个外部ADC 输入，1个内部1/4VDD检测）
  • 内部参考电压(VDD、4V、3V、2V、1.3V) 和外部参考电压
• 工作模式：
  • 高频模式
  • 低频模式
  • 休眠模式
  • 绿色模式
• 复位：
  • 上电复位
  • BOR欠压复位
  • WDT溢出复位
• 封装：
  • S16B
  • SOP14
  • SOP8
• 最低工作电压：
  • 2.0V~5.5V （Fsys = 4MHz）
  • 2.4V~5.5V （Fsys = 8MHz）

• 小家电类
• 数码电量类
• 电动车码表
