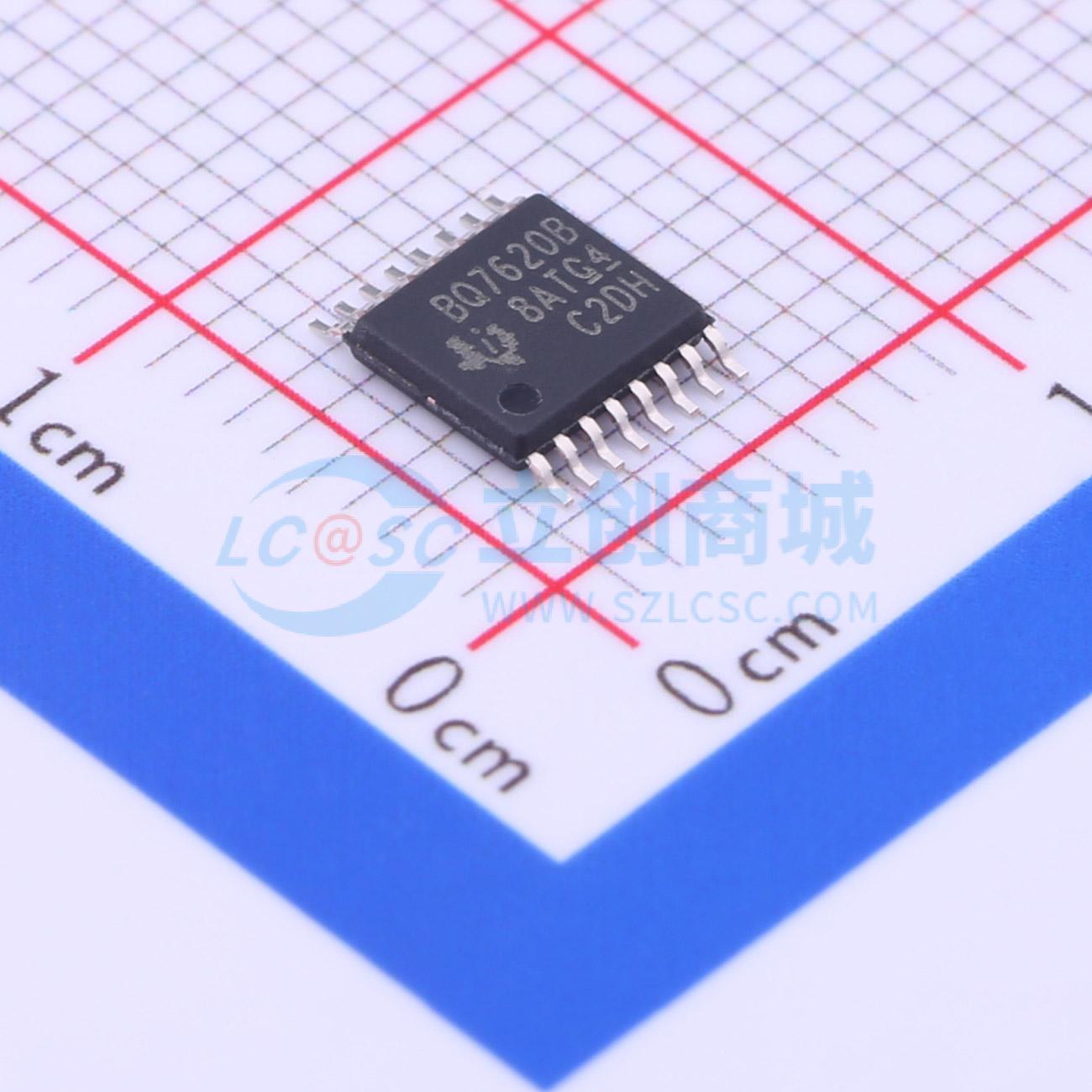

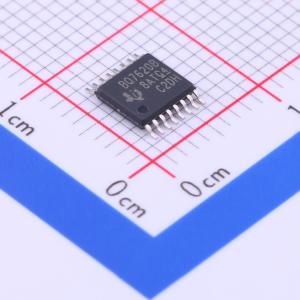

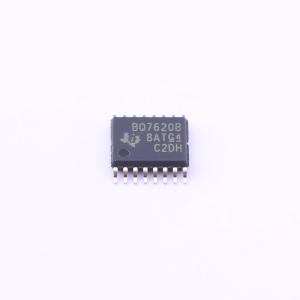

温馨提醒：图片仅供参考，商品以实物为准
BQ76200PWR
用于电池保护的充电（CHG）和放电（DSG）高端NMOSFET驱动器，具备快速的FET导通和关断时间
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ76200 高侧 N 沟道 FET 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ76200PWR
- 商品编号
- C216213
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 8V~75V | |
| 静态电流(Iq) | 40uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输出电压(Vout) | 9V~14V |
商品概述
bq76200器件是一款低功耗、高端N沟道系统。高端保护可避免系统中的接地断开，还能实现电池组与主机系统之间的连续通信。该器件具备额外的P沟道FET控制功能，可对深度耗尽的电池进行低电流预充电，同时还设有PACK+电压监控控制，便于主机检测PACK+电压。 独立使能输入允许分别开启和关闭CHG和DSG FET，为电池系统的实施提供了极大的灵活性。 bq76200器件可与配套的模拟前端器件（如bq76920/30/40系列，适用于3至15节电池的模拟前端监控）以及主机微控制器或专用的荷电状态（SOC）跟踪电量计器件配合使用。
商品特性
- 用于电池保护的CHG和DSG高端NMOS FET驱动器，具备快速的FET开启和关断时间
- 预充电PFET驱动器（用于对严重耗尽的电池组进行限流预充电）
- 独立的充电和放电数字使能控制
- 所需外部组件极少
- 可扩展的基于外部电容的电荷泵，可适配不同范围的并联FET
- 高耐压（绝对最大100 V）
- 用于启用电池组电压检测的内部开关
- 支持共用和独立的充放电路径配置
- 设计为可直接与bq76940、bq76930和bq76920电池监控器配合使用
- 电流消耗：
- 正常模式：40 μA；关机模式：最大<10 μA
应用领域
- 电动自行车、电动滑板车和电动摩托车
- 储能系统和不间断电源（UPS）
- 便携式医疗系统
- 无线基站电池系统
- 铅酸（PbA）替代电池
- 12 V至48 V电池组
