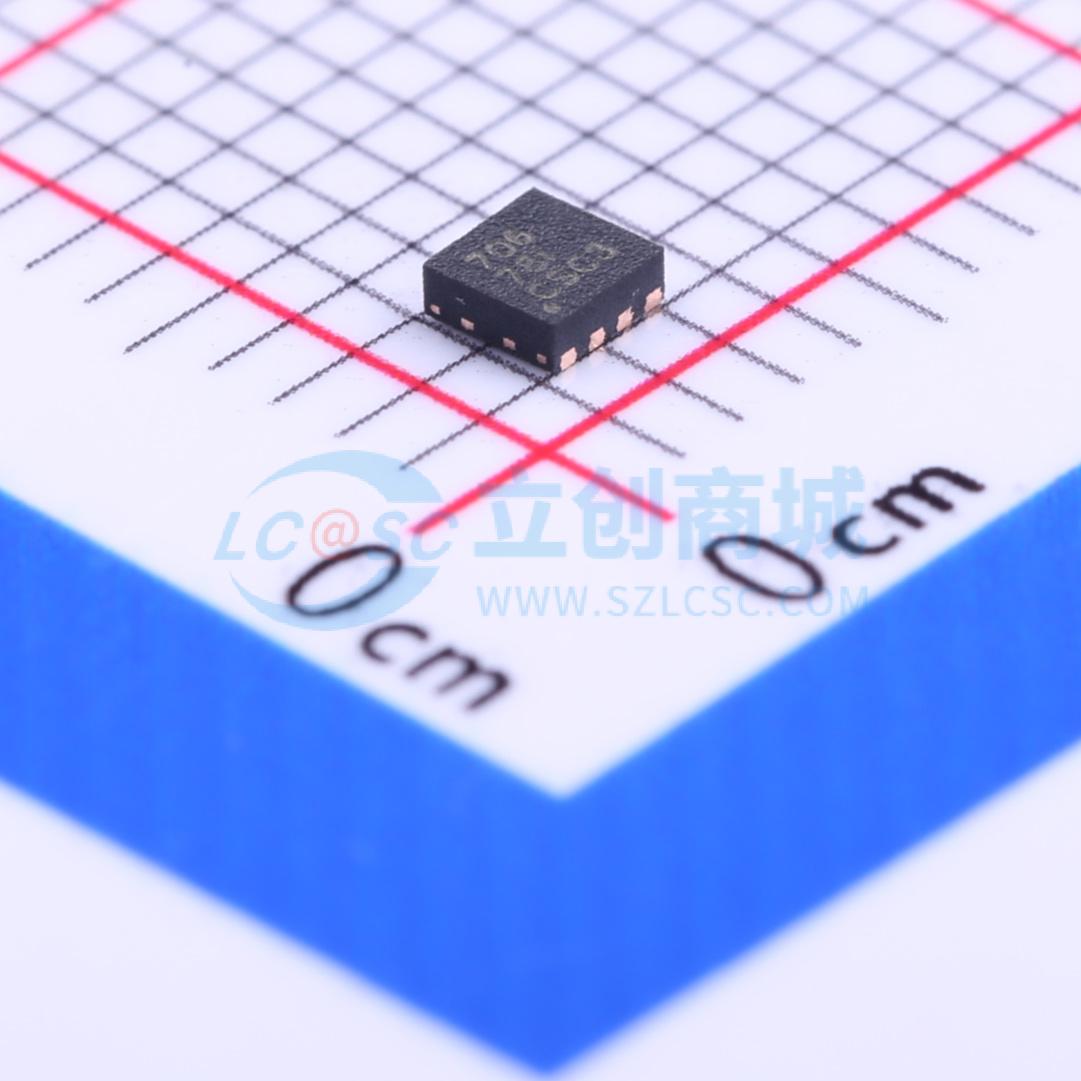

BQ294706DSGR

bq2947系列是用于锂离子电池组系统的过压监测与保护器件。每个电池单元都会被独立监测过压情况。

在bq2947器件中，当检测到任何一个电池单元出现过压情况时，外部延迟定时器将启动。延迟定时器计时结束后，输出将被触发进入其有效状态（高电平或低电平，取决于配置）。外部延迟定时器功能还包括检测CD引脚处的延迟电容是否开路或短路，在过压情况下，这同样会触发输出驱动器。

为了加快生产线测试速度，bq2947器件提供了具有缩短延迟时间的客户测试模式。

• 2节、3节和4节串联电池过压保护
• 外部电容可编程延迟定时器
• 工厂预设过压保护（OVP）阈值（阈值范围3.85 V至4.6 V）
• 输出选项：高电平有效或开漏低电平有效
• 高精度过压保护：±10 mV
• 低功耗 lCC≈1 μA（VCELL(ALL)<VPROTECT）
• 每个电池单元输入的漏电流低 <100 nA
• 封装尺寸小
• 8引脚WSON（2.00 mm×2.00 mm）

• 笔记本电脑
• 不间断电源（UPS）电池备份
