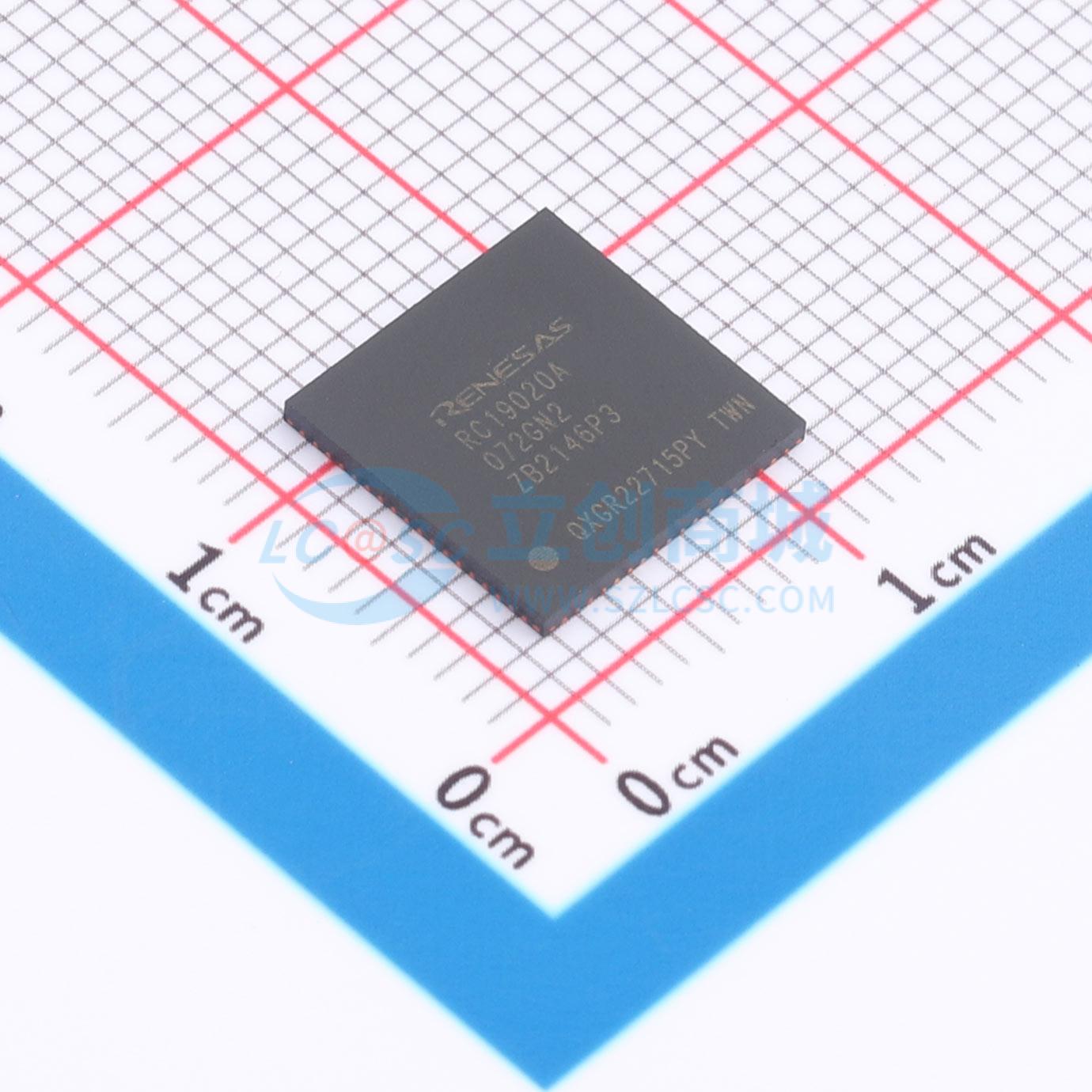

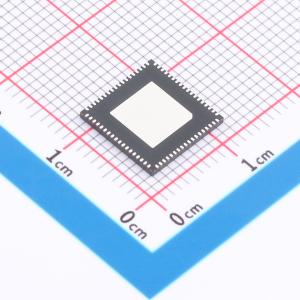

RC19020A072GN2#BB0
RC19020A072GN2#BB0
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RC19020A072GN2#BB0
- 商品编号
- C20353884
- 商品封装
- VFQFPN-72(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
RC190xx（RC19024、RC19020、RC19020A072、RC19016、RC19013、RC19008、RC19004和RC19002）超高性能扇出缓冲器支持PCIe Gen5和Gen6。它们提供信号丢失（LOS）输出，用于系统监控和冗余。这些器件还集成了掉电耐受（PDT）和灵活启动排序（FSS）功能，简化了系统设计。它们可以驱动源端接和双端接负载，工作频率高达400MHz。 该系列产品在3x3 mm至10x10 mm封装中提供2、4、8、13、16、20和24对低功耗（LP）HCSL输出。与早期的缓冲器系列相比，RC190xx器件在更小的封装中提供了更多的输出通道。这些缓冲器支持通用时钟（CC）和独立参考（IR）PCIe时钟架构。
商品特性
- PCIe Gen5附加相位抖动：6fs RMS
- PCIe Gen6附加相位抖动：4fs RMS
- DB2000Q附加相位抖动：10fs RMS
- 12kHz至20MHz附加相位抖动：在156.25MHz时为30fs RMS
- 掉电耐受（PDT）输入
- 灵活启动排序（FSS）
- 时钟输入（CLKIN）丢失时自动时钟停摆（ACP）
- 支持扩频
- CLKIN接受HCSL或LVDS信号电平
- -40至+105℃、3.3V±10%工作范围
- 除RC19002外的所有器件：
- 通过引脚/SMBus可选输出摆率
- 4线边带接口支持高速串行输出使能和器件级联
- 9个SMBus地址加写保护
- 85Ω或100Ω（A100后缀）输出阻抗
- 引脚可选摆率
- RC19002：引脚可选输出阻抗
应用领域
- 云/高性能计算
- nVME存储
- 网络
- 加速器
