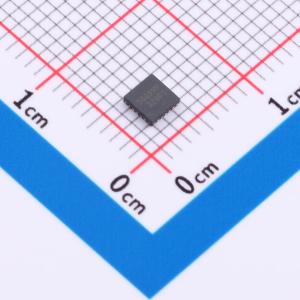

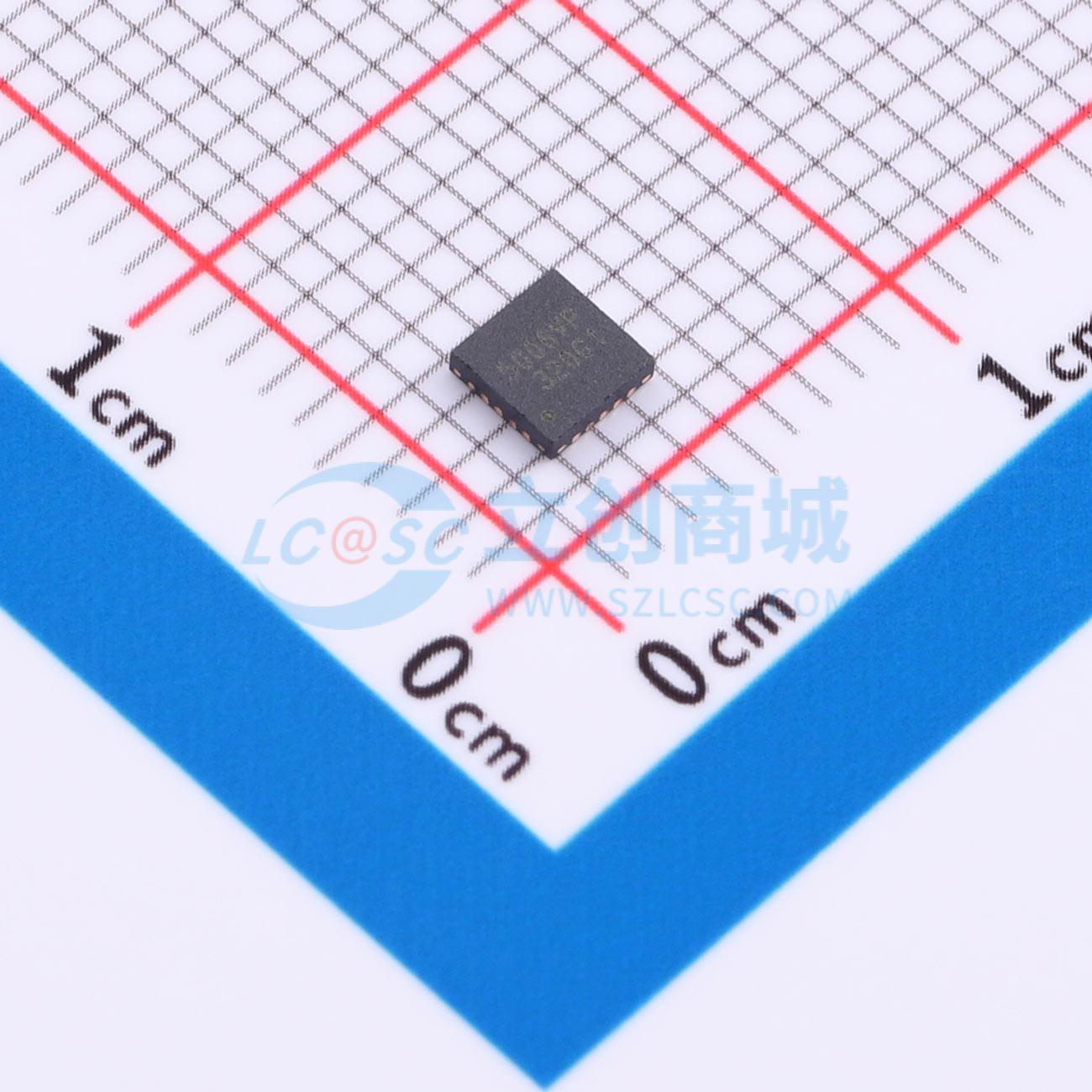

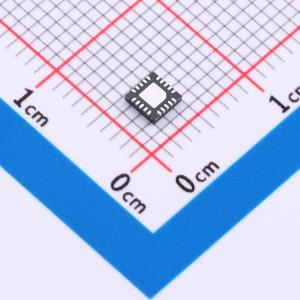

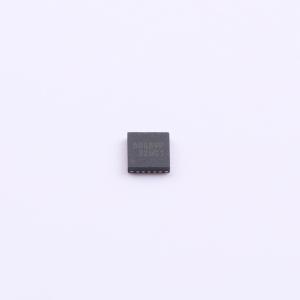

LS05006VPQ33
LS05006VPQ33
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- LS05006VPQ33
- 商品编号
- C20349711
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 3.94克(g)
商品参数
参数完善中
商品概述
LS05006VPQ33是一款保护器件，可防止带USB Type-C端口的电子产品受损。它能防止短路、高达24 V的过压以及静电放电（ESD）。许多USB Type-C产品不符合Type-C规范，一些仅向V_BUS提供20 V电压的适配器可能因引脚问题、扭曲或受潮而导致短路。适当的过压保护有助于避免Type-C控制器中的低压硅电路受损。LS05006VPQ33可保护下游低压电路免受过高电压和IEC61000 - 4 - 2静电放电冲击的影响。
LS05006VPQ33带有CC引脚下拉电阻，有助于为电池没电的移动设备上电和充电。系统上电后，该器件会自动切断CC引脚下拉电阻，使Type-C控制器的CC引脚下拉电阻接管，不会让电源产生混淆。
LS05006VPQ33是USB Type-C端口的保护解决方案。它可防止短路和静电放电（ESD）损坏连接到该端口的设备。在Type-C连接器中，CC和SBU引脚靠近VBUS引脚，这可能会带来短路风险。即使这些引脚的工作电压较低，它们也必须能承受24 V电压，以保护设备。LS05006VPQ33可为Type-C端口的CC1、CC2、SBU1和SBU2引脚提供24 V的VBUS短路过压保护。它还可为CC1I、CC2I、SBU1I和SBU2I引脚提供IEC 61000 - 4 - 2静电放电保护。
在电池没电的情况下，系统无电源，VPWR不可用。如果LS05006VPQ33未上电，集成的CC引脚下拉电阻将启动，上拉电阻将连接到电源适配器，使V_BUS有电压。恢复供电后，LS05006VPQ33会导通CC和SBU FET，与PD电源建立握手，然后在几毫秒内释放电池没电时的电阻，以确保CC线的下拉电阻为5.1 kΩ。否则，电源适配器可能会将此行为解读为端口断开连接，并切断V_BUS电压。
商品特性
- 自动处理信号，透明工作，不干扰或增加Type-C控制器的操作负担。
- 四通道（CCxI、SBUxI）过压保护，采用24 V耐压开关和IEC 61000 - 4 - 2静电放电保护。
- CC1/CC2过压保护FET的电流能力高达600 mA，可通过V_CONN电源。
- 包含集成的CC1/CC2下拉电阻，以应对移动设备电池没电的情况。
- 采用紧凑的QFN3x3_20L封装设计
