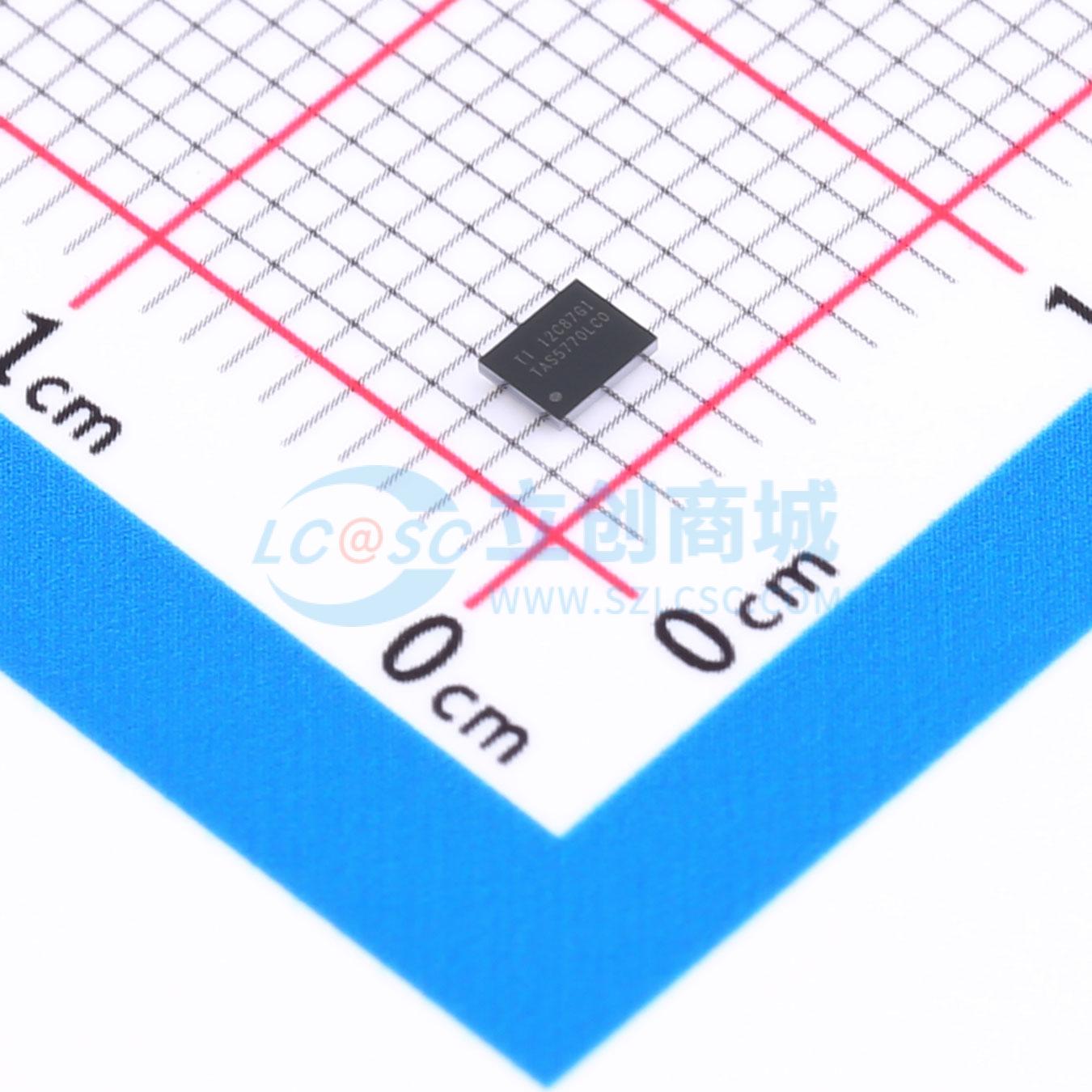

温馨提醒：图片仅供参考，商品以实物为准
TAS5770LC0YFFR
TAS5770LC0YFFR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5770LC0YFFR
- 商品编号
- C20345824
- 商品封装
- DSBGA-30
- 包装方式
- 编带
- 商品毛重
- 0.233333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 使能/关断功能；自动静音/免噪音开关；过压保护 |
商品概述
TAS2770 是一款单声道、数字输入D类音频放大器，专为高效驱动小型扬声器优化。输出功率、保护特性和封装使 TAS2770 适用于智能扬声器、蓝牙扬声器、智能家居自动化设备、笔记本电脑和平板电脑。D类放大器能够在1%总谐波失真条件下，16V供电时向4Ω负载输出20W连续功率，16V供电时向8Ω负载输出15W连续功率。4.5V至16V的宽输入电压范围和高输出功率使该放大器可灵活应用于电池供电或线供电系统。掉电预防功能跟踪峰值电压，并自动将增益限制在可用电压范围内。该硬件实现的功能可降低放大器对系统电源的需求，防止音频切断和系统关机。TAS2770 可用作传统放大器，也可配合主机端扬声器保护算法使用。集成的扬声器电压和电流检测可通过返回I²S路径向保护算法实时反馈扬声器工作状态。最多八个器件可通过I²S/TDM + I²C共享公共总线。TAS2770 器件采用26引脚、0.4mm间距QFN封装，可实现紧凑的PCB占用面积。
商品特性
- 高性能单声道D类放大器
- 在4Ω负载、16V供电、1% THD+N条件下输出20W功率
- 在4Ω负载、12.6V供电、1% THD+N条件下输出15.4W功率
- 在1W输出、4Ω负载、12.6V VBAT条件下，THD+N为0.03%
- A加权空闲通道噪声为32 μVrms
- 在20-20 kHz、200 mVpp纹波条件下，电源纹波抑制比为90 dB
- 在1W输出、4Ω负载、12.6V VBAT条件下，效率为82.5%
- 硬件关断模式下VBAT电流小于1 μA
- 空闲功耗为42 mW（8.4 V）/ 63 mW（12.6 V）
- 扬声器电压和电流检测
- 利用I/V扬声器检测实现实时诊断
- 过流检测
- 短路保护（短路至电源、短路至接地以及端子间短路）
- 过温保护
- 带掉电预防功能的VBAT跟踪峰值限压器
- 支持44.1-kHz至192-kHz采样率
- 灵活的用户接口
- I²S/TDM接口支持8通道（32位 / 96 kHz）
- I²C接口支持8个可选地址
- 无需MCLK工作
- 低爆音和咔嗒声
- 电源范围:VBAT为4.5 V 至 16 V，AVDD为1.8 V
- 扩频低EMI模式
- 热和过流保护
应用领域
- 笔记本电脑
- 蓝牙扬声器
- 智能家居自动化
- 智能扬声器
- IoT
- 平板电脑
