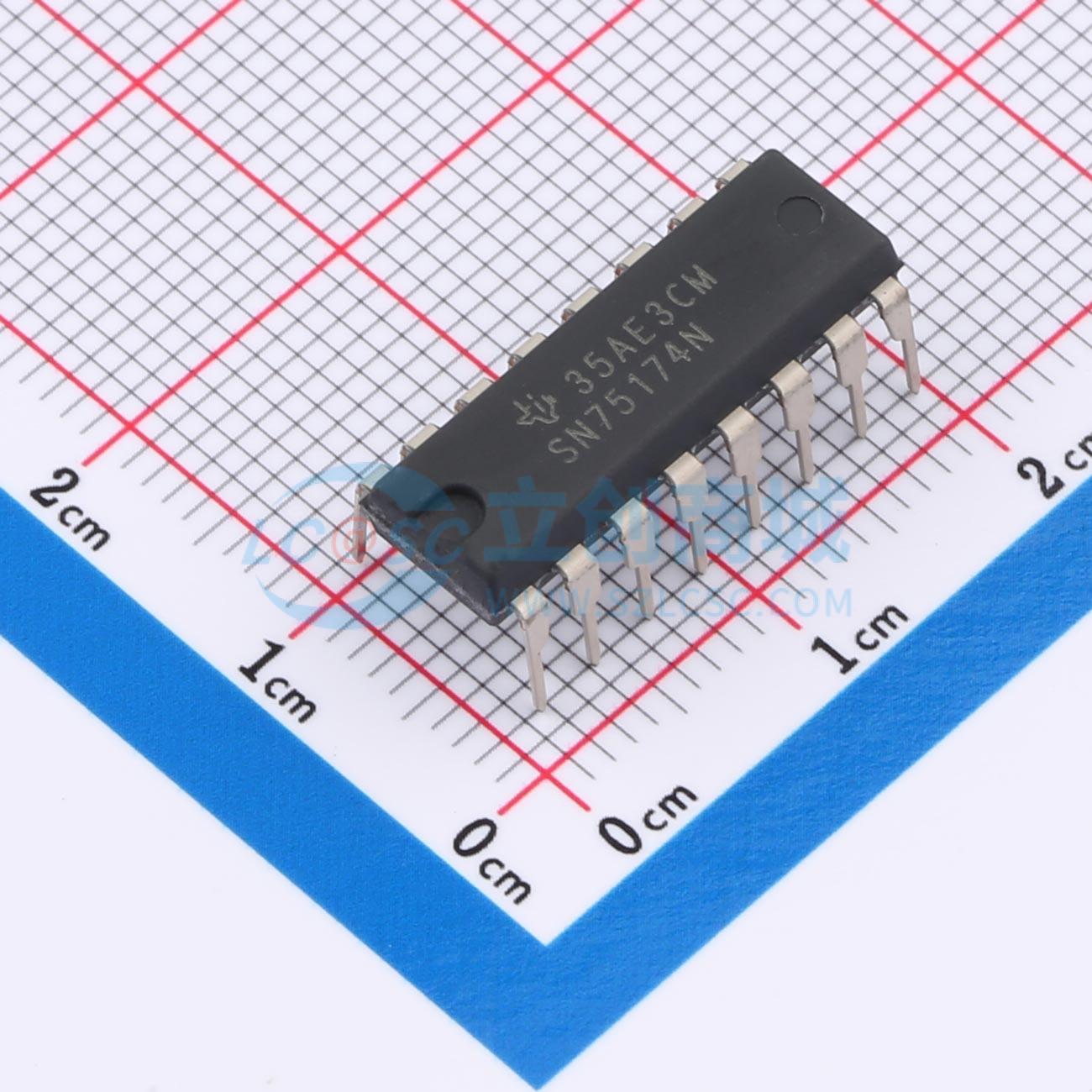

温馨提醒：图片仅供参考，商品以实物为准

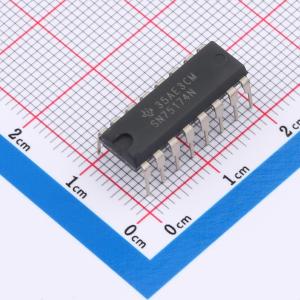

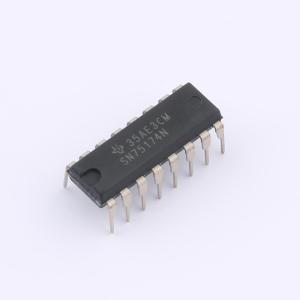

SN75174NE4
SN75174NE4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN75174 四路差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75174NE4
- 商品编号
- C20345811
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 4Mbps | |
| 工作温度 | 0℃~+70℃ |
商品概述
SN75174是一款单片四通道差分线路驱动器，具有三态输出。它旨在满足ANSI标准EIA/TIA - 422 - B、RS - 485以及国际电信联盟（ITU）V.11建议的要求。该器件针对速率高达4兆波特的平衡多点总线传输进行了优化。每个驱动器具有较宽的正、负共模输出电压范围，使其适用于嘈杂环境中的同线通信应用。 SN75174具备正、负电流限制和热关断功能，可保护传输总线上的线路免受故障影响。当结温约达到150℃时，器件将进入关断状态。与SN75173或SN75175四通道差分线路接收器配合使用时，该器件可实现最佳性能。 SN75174的工作温度范围为0℃至70℃。
商品特性
- 热关断保护
- 正、负电流限制
- 采用单5V电源供电
- 低功耗要求
- 与MC3487功能互换
