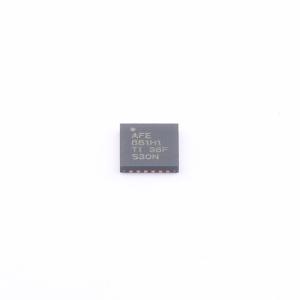

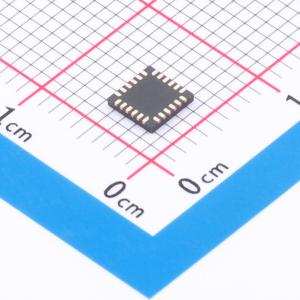

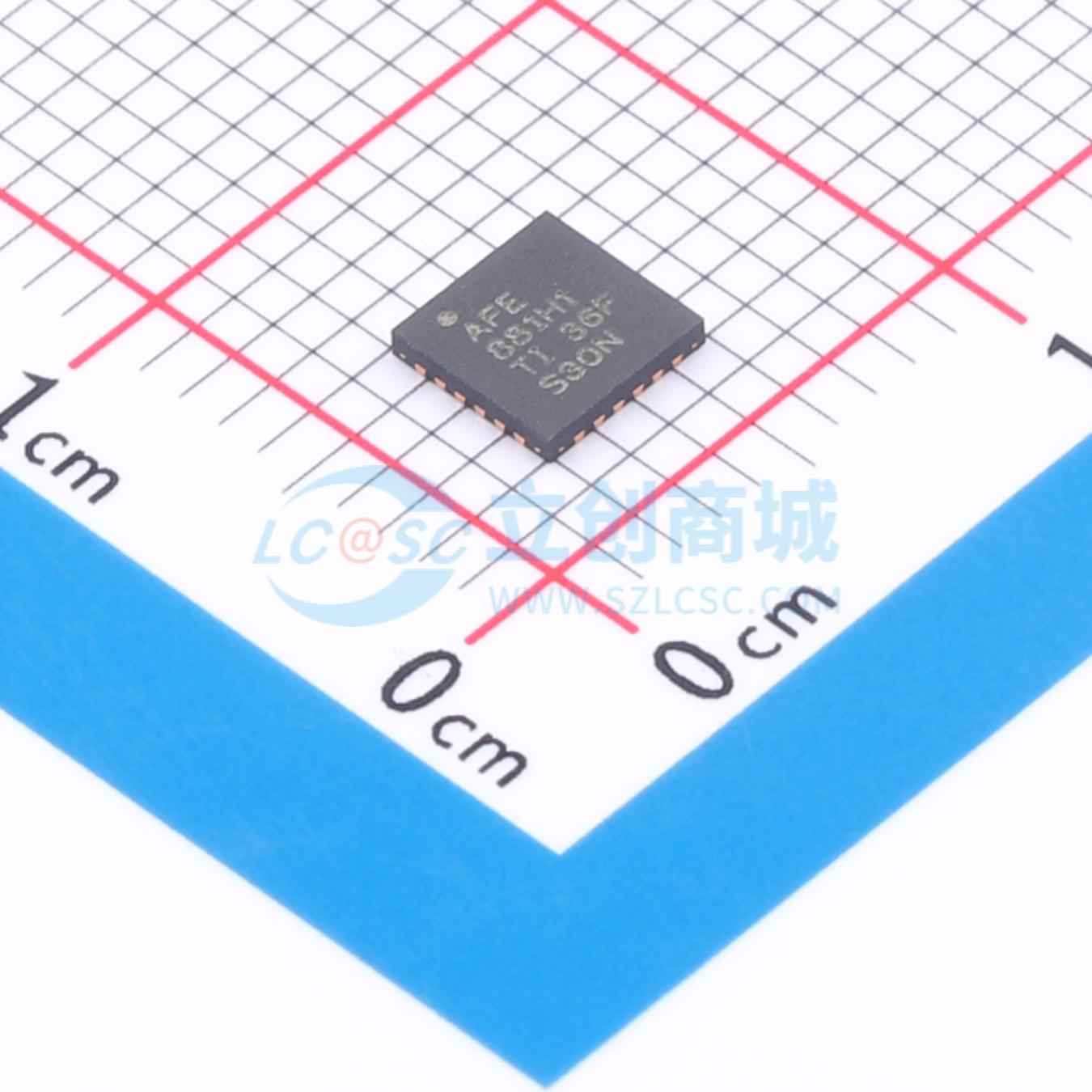

AFE881H1RRUR

适用于4 mA至20 mA环路供电应用的参考与诊断ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AFE881H1是一款高度集成、高精度的16位电压输出DAC，适用于4-mA到20-mA环路供电应用。该设备包括一个HART认证的FSK调制解调器、10-ppm/°C的内部电压参考和诊断ADC。
品牌名称: TI(德州仪器)
商品型号: AFE881H1RRUR
商品编号: C20345193
商品封装: UQFN-24(4x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

16位的AFE881H1和14位的AFE781H1（AFEx81H1）是高度集成、高精度、超低功耗的电压输出数模转换器（DAC），专为支持HART协议的传感器变送器应用而设计。 AFEx81H1器件包含了设计一个4 mA至20 mA两线制（环路供电）传感器变送器所需的大部分组件。除了高精度DAC外，这些器件还包括一个经过HART认证的FSK调制解调器、一个10 ppm/℃的电压基准源和一个用于诊断的模数转换器（ADC）。为满足本质安全和功能安全要求，需要外部进行电压 - 电流转换和电源调节。内部诊断ADC通过多路复用连接到多个内部节点，可实现自动自我健康检查。如果从诊断ADC、CRC帧错误检查或窗口看门狗定时器检测到任何故障，器件可以选择发出中断信号、进入对应标准NAMUR输出值或用户指定自定义值的故障安全状态，或者两者同时执行。这些器件的供电电压低至1.71 V，最大静态电流为220 μA。器件的工作温度范围为 - 40℃至 + 125℃，但在 - 55℃至 + 125℃范围内仍可正常工作。

商品特性

具备功能安全能力：提供有助于功能安全系统设计的文档：AFE881H1、AFE781H1
低静态电流：180 μA（典型值），符合HART标准的物理层调制解调器
16位或14位单调高性能DAC
1.8 V供电：0.15 V至1.25 V、0.2 V至1.0 V；5 V供电：0.3 V至2.5 V、0.4 V至2.0 V
16位时4 LSB积分非线性（INL）， - 40℃至 + 125℃范围内总非调整误差（TUE）最大为0.07%满量程（FSR）
12位、3.84 kSPS的ADC，用于高级诊断
集成1.25 V基准源，最大温度系数为10 ppm/℃
内部1.2288 MHz振荡器，带时钟输出
数字接口：串行外设接口（SPI）：DAC和HART共用总线；通用异步收发传输器（UART）：DAC和HART共用总线；或者：DAC使用SPI，HART使用UART
故障检测：CRC误码检查、窗口看门狗定时器、诊断ADC
数字DAC压摆率控制
宽工作温度范围： - 55℃至 + 125℃

应用领域

两线制、4 mA至20 mA环路供电变送器
过程控制和工业自动化
智能变送器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	16位
	增益漂移	3ppm/℃
	工作电压	1.71V~5.5V
	工作温度	-40℃~+125℃
	数据速率	3.84kHz
	时钟频率(fc)	1.2165MHz~1.2411MHz；1.2288MHz

	属性	参数值
	积分非线性	4LSB
	采样率	3.84kHz
	基准电压值	1.25V
	基准电压源温漂	10ppm/℃
	静态电流	180uA
	接口类型	SPI；UART
