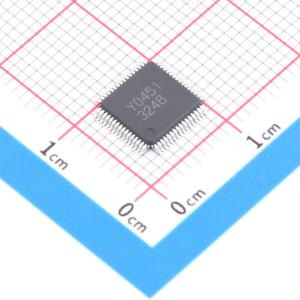

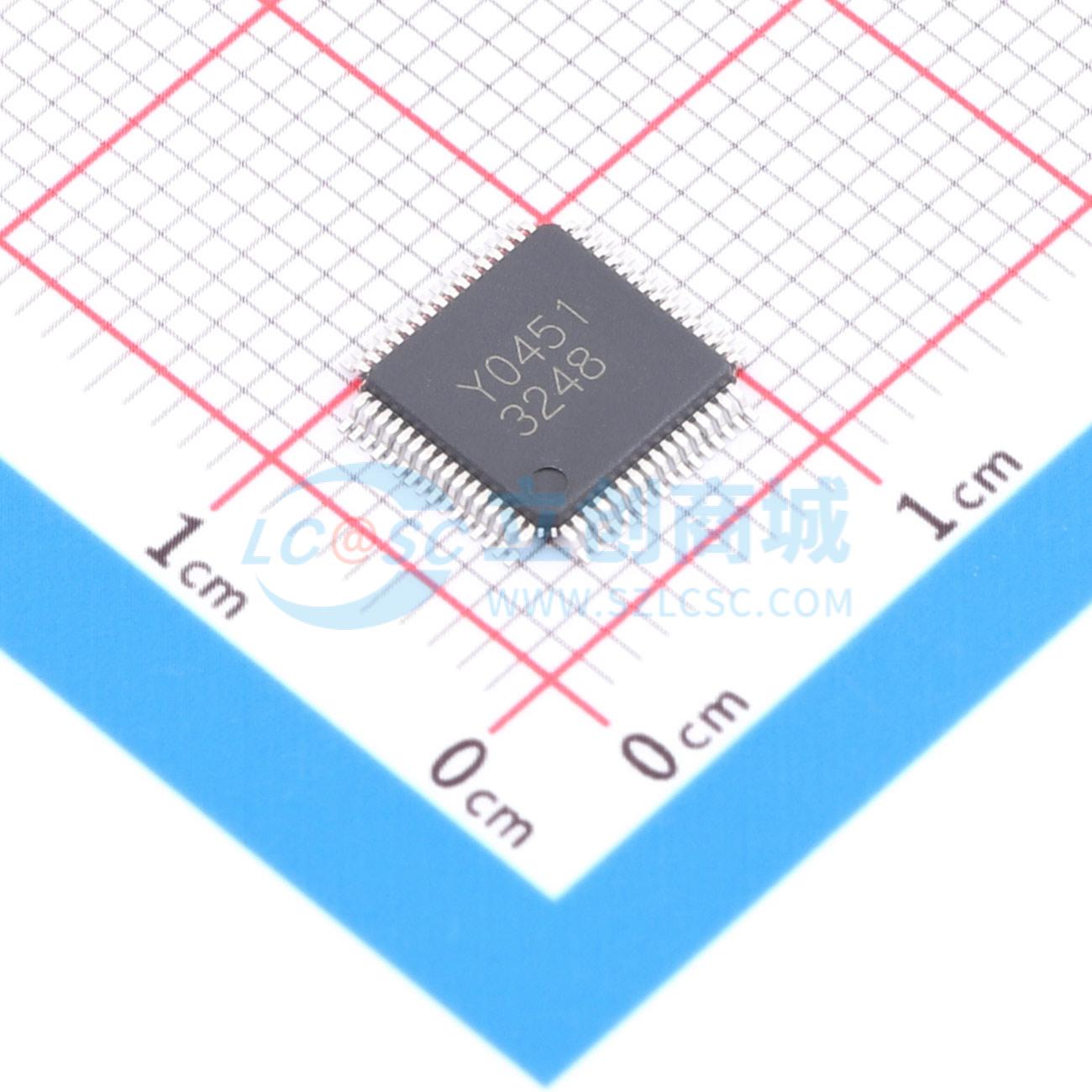

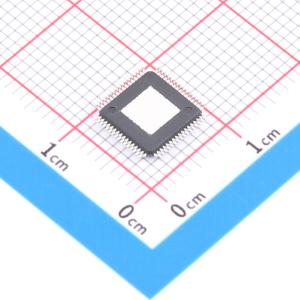

IS31FL3248-TQLS4-TR
48通道、16位PWM LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款48通道恒流LED驱动器。每个通道具有16位PWM亮度控制和64级恒流缩放（SL）。SL可调节通道之间的亮度偏差，GCC可调节R、G、B颜色组之间的亮度偏差。8级最大电流带控制（CB）可选择所有通道的最大输出电流范围
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3248-TQLS4-TR
- 商品编号
- C20342569
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 220Hz~62.5kHz | |
| 通道数 | 48 | |
| 输出电流 | 33mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 3% |
商品概述
IS31FL3248 是一款 48 通道恒流 LED 驱动器。每个通道具备 16 位 PWM 亮度控制，以及 64 级恒流缩放（SL）功能。SL 可调节通道间的亮度偏差。GCC 可调节 R、G、B 颜色组间的亮度偏差。8 级最大电流带控制（CB）可为所有通道选择最大输出电流范围。 IS31FL3248 采用专有可编程算法，以最大程度减少多层陶瓷电容（MLCC）去耦电容可能产生的可听噪声。SL、GCC、CB 及所有其他寄存器可通过高速 VSB（视频串行总线，最高 33MHz）或 SPI（最高 33MHz）串行接口端口进行编程。 IS31FL3248 的软件关机模式可使器件进入休眠状态（实现最低功耗），同时保留所有寄存器值。 IS31FL3248 提供 eTQFP - 64（7mm×7mm）和 QFN - 64（8mm×8mm）封装。其工作电压为 3.0V 至 5.5V，工作温度范围为 - 40℃ 至 + 125℃。
商品特性
- VCC = 3.0V 至 5.5V，48 个电流吸收输出通道可承受最高 16V 电压，多个 LED 可串联连接
- 支持 48 个电流吸收输出通道，VCC = 5V 时每通道最大 33mA，VCC = 3V 时每通道最大 23mA
- 最大电流带（CB）3 位（8 级），范围为 9.7% 至 100%
- 直流电流缩放（SL）6 位（64 级），范围为 25.9% 至 100%
- 独立 16 位、8 + 8 位抖动、8 + 4 位抖动、8 位 PWM 模式
- 全局电流控制（GCC）8 位（256 级），范围为 9.6% 至 100%，每个颜色组有 3 组 GCC
- 恒流精度：通道间 ±3%（最大），器件间 ±3%（最大）
- 通过 VSB 接口实现链式拓扑，PWM 数据输入/输出采用双向数据传输（读写）的菊花链连接
- 支持通过 DI 进行双向数据输出，显示时序复位
- 实时 LED 开路检测（LOD）
- 实时 LED 短路检测（LSD）
- 过温保护
- 扩频功能
- 软件关机模式
- 180 度相位延迟操作以降低电源噪声
- 工作温度范围：- 40℃ 至 + 125℃
- eTQFP - 64（7mm×7mm）和 QFN - 64（8mm×8mm）封装
- 符合 RoHS 和无卤标准
- 符合 TSCA 标准
应用领域
- Mini LED 背光源
- 中央信息显示屏
- LED 视频显示屏
