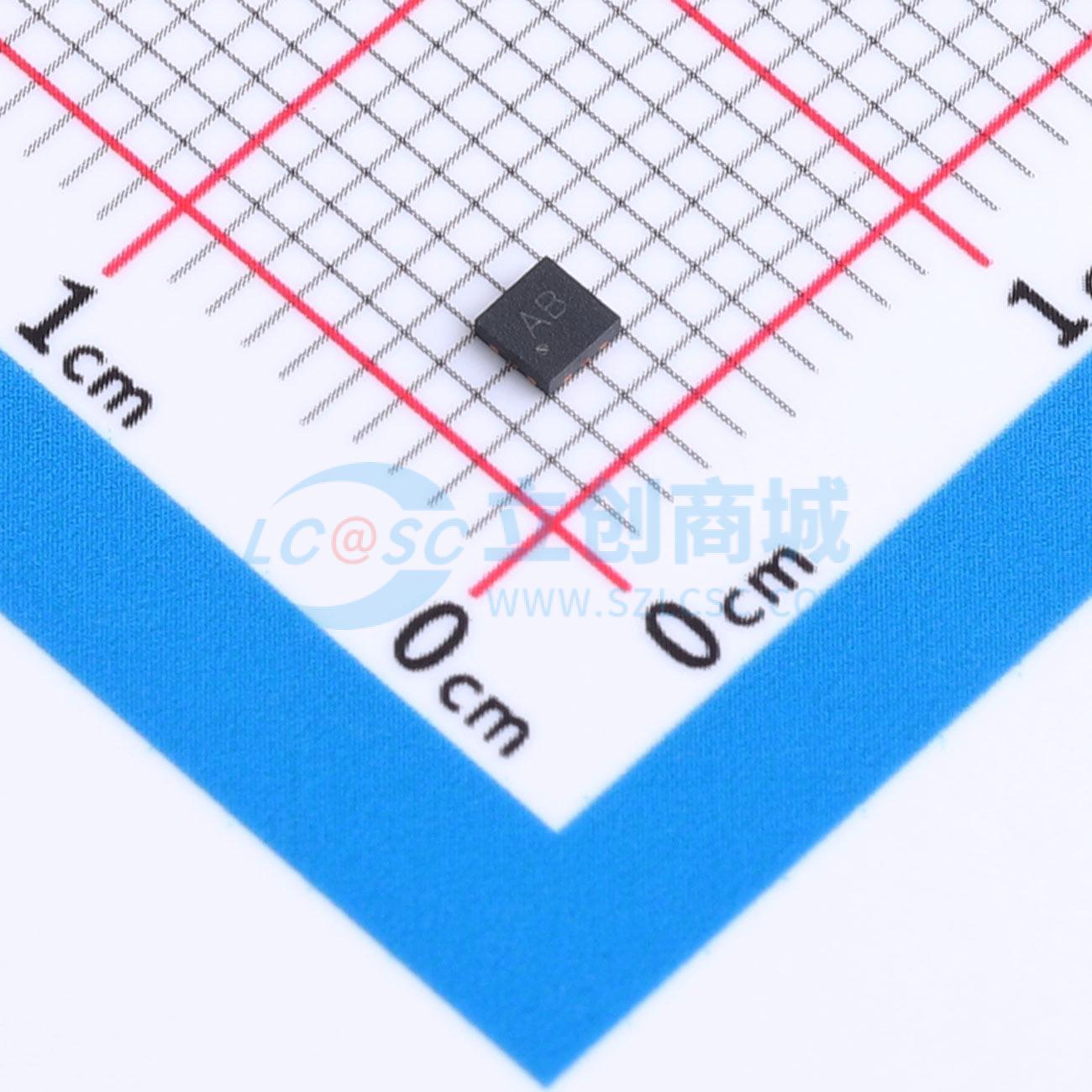

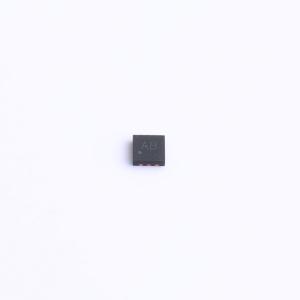

温馨提醒：图片仅供参考，商品以实物为准
IS31FL3296-UTLS4-TR
2-RGB/6-LED LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款6 LED电流吸收型LED驱动器，具有1MHz I2C兼容编程接口。每个LED可通过12位PWM数据单独调光，并通过8位直流缩放数据进行颜色校准，提供4096级线性PWM调光和256级直流电流调整。所有通道输出电流可进一步进行64级全局调整。工作电压范围为2.7V至5.5V，具有极低的工作和关断电流
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3296-UTLS4-TR
- 商品编号
- C20342573
- 商品封装
- UTQFN-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 220Hz~23kHz | |
| 通道数 | 6 | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；I2C | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
IS31FL3296 是一款 6 通道 LED 灌电流 LED 驱动器，具备 1MHz I2C 兼容编程接口。每个 LED 可通过 12 位 PWM 数据进行单独调光，并通过 8 位直流缩放数据进行颜色校准，提供 4096 级线性 PWM 调光和 256 级直流电流调节。所有通道的输出电流可进一步进行 64 级全局调节。 IS31FL3296 的工作电压范围为 2.7V 至 5.5V，具有极低的工作电流和关断电流。 IS31FL3296 的每个通道可工作在“PWM 与电流电平模式”、“模式模式”或“电流电平模式”。在“PWM 与电流电平模式”下，输出电流由 PWM 和 8 位电流电平寄存器设定。在“模式模式”下，RGB 通道输出的时序特性可单独调整，以维持预先设定的模式序列，无需额外的 MCU 交互，从而节省宝贵的系统资源。在“电流电平模式”下，输出电流由 8 位电流电平寄存器设定。 IS31FL3296 提供 QFN - 20（3mm×3mm）和 UTQFN - 12（2mm×2mm）封装。它在 - 40℃ 至 +125℃ 的温度范围内，工作电压为 2.7V 至 5.5V。
商品特性
- 电源电压范围：2.7V 至 5.5V
- 6 个灌电流通道，Iour = 40mA（最大值）
- 超低工作电流，在 VCC = 3.6V 时典型值为 200μA
- 节能模式：SDB 拉高且所有 LED 关闭时，典型值为 1μA
- 精确的色彩还原
- 每通道 12 位 + 18 + 4 位 PWM
- 每通道 8 位校正电流
- 6 位全局电流调节
- SDB 上升沿复位 I2C 模块
- 1MHz I2C 兼容接口
- 自动呼吸功能：
- 3 种自动呼吸模式
- 渐亮/渐灭时间最长可达 8s
- 自动呼吸支持单脉冲/多脉冲/手动控制模式
- 3 个颜色预配置寄存器用于颜色呼吸
- 23kHz PWM 频率（8 + 4 位 PWM 模式）
- QFN - 20（3mm×3mm）和 UTQFN - 12（2mm×2mm）封装
- 符合 RoHS 和无卤标准
- 符合 TSCA 标准
应用领域
- 用于 LED 显示的手持设备
- 游戏设备（鼠标、鼠标垫等）
- 物联网设备（AI 音箱等）
