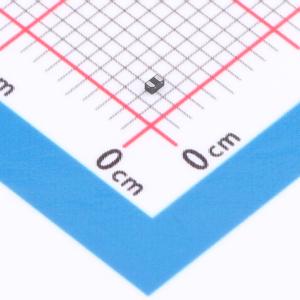

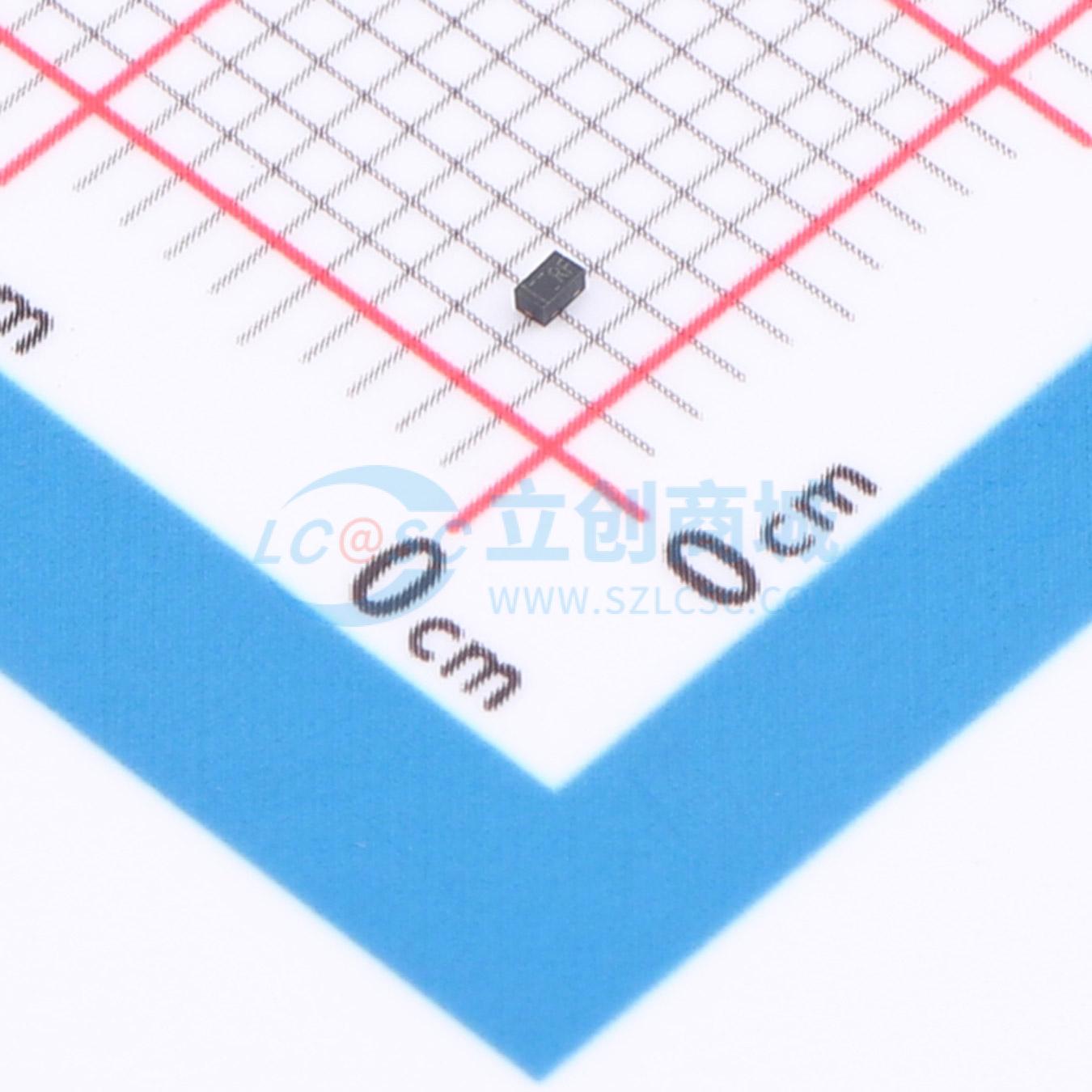

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP1561PQTCT

ESD保护射频接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款低电容 ESD 保护器件，专为保护高功率 RF 接口而设计。它具有快速响应时间、低工作和钳位电压以及无器件老化等特性，适用于板级保护。该器件为双向，工作电压为 15V，ESD 耐受电压高（根据 IEC 61000-4-2 标准，接触放电 ±10kV），典型电容低（VR = 15V 时为 0.25pF）。专门设计用于最小化 RF 电路（包括高低 GSM 频段）中的谐波失真，非常适合用于移动和汽车应用中常见的 RF、FM、GSM 和其他天线电路
品牌名称: SEMTECH
商品型号: RCLAMP1561PQTCT
商品编号: C20336388
商品封装: 0402
包装方式: 编带
商品毛重: 0.522321克(g)

商品参数

商品概述

RClamp1561PQ是一款低电容ESD保护器件，专门设计用于保护高功率RF接口。它具备快速响应时间、低工作电压和钳位电压以及无器件性能下降等理想的板级保护特性。RClamp1561PQ为双向器件，工作电压为15V，具有高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电为±10kV）和低典型电容（在VR = 15V时为0.25pF）。该器件经过专门设计，可将RF电路（包括高低GSM频段）中的谐波失真降至最低，非常适合用于移动和汽车应用中常见的RF、FM、GSM和其他天线电路。RClamp1561PQ采用2引脚SLP1006P2封装，尺寸为1.0×0.6mm，标称高度仅为0.50mm，引脚采用NiPdAu镀层，该器件符合AEC - Q100标准。

商品特性

高ESD耐受电压
IEC 61000 - 4 - 2（ESD）：15kV（空气放电），10kV（接触放电）
低电容：典型值0.25pF
符合AEC - Q100 1级标准
保护一条高速线路
工作电压：±15V
低反向漏电流
固态硅雪崩技术

应用领域

RF天线
GPS天线
FM天线
蓝牙电路
自动抄表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	15V
	钳位电压	35V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	70W@8/20us

	属性	参数值
	击穿电压(VBR)	19V
	反向电流(Ir)	50nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	Cj-结电容	0.25pF
